۸۰ × ۱۲۰ سانتیمتر
ابعاد مناسب برای قطعات صنعتی و پنلهای فلزی نرم.
ماشینکاری آلومینیوم و فلزات نرم

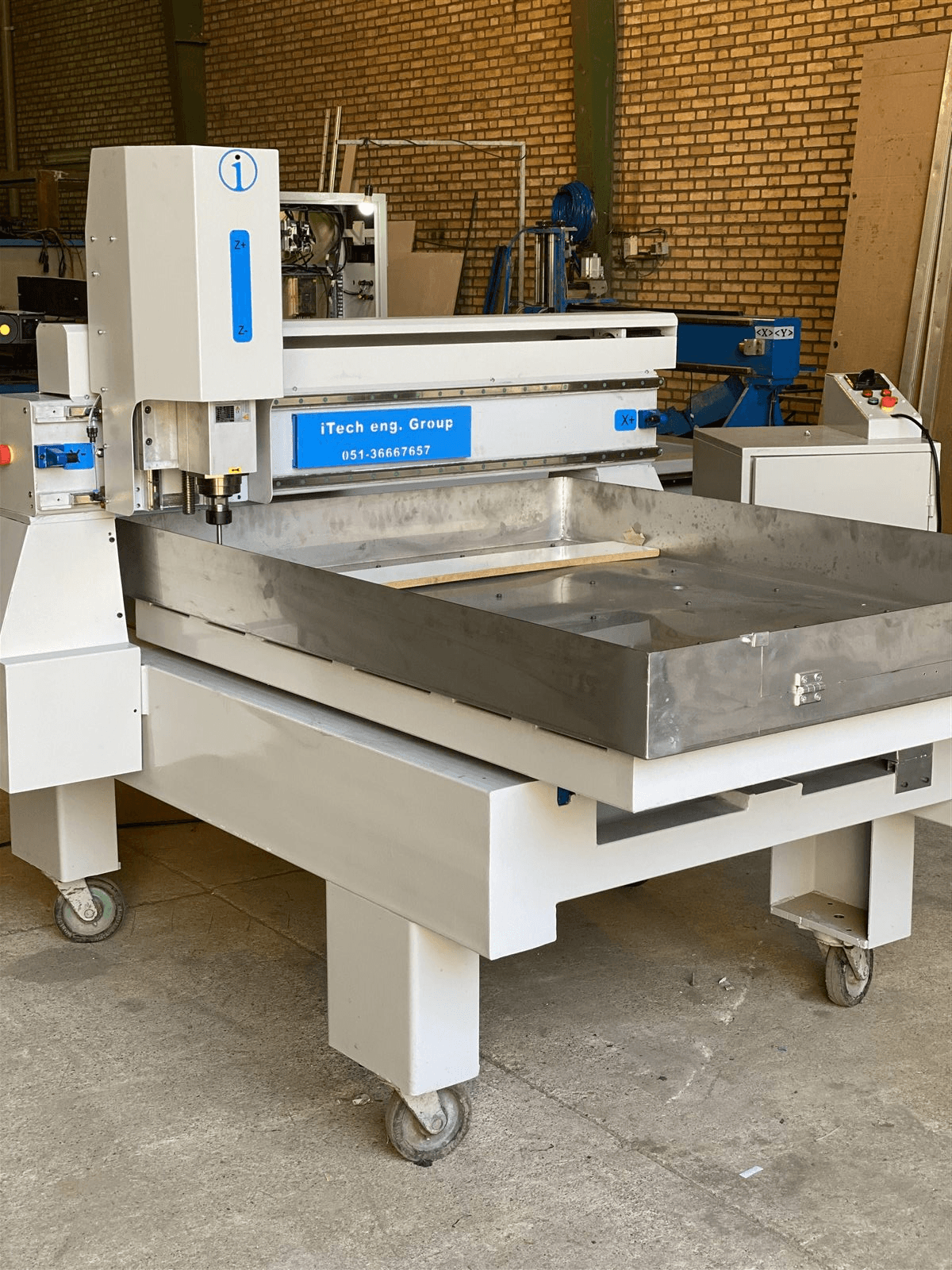

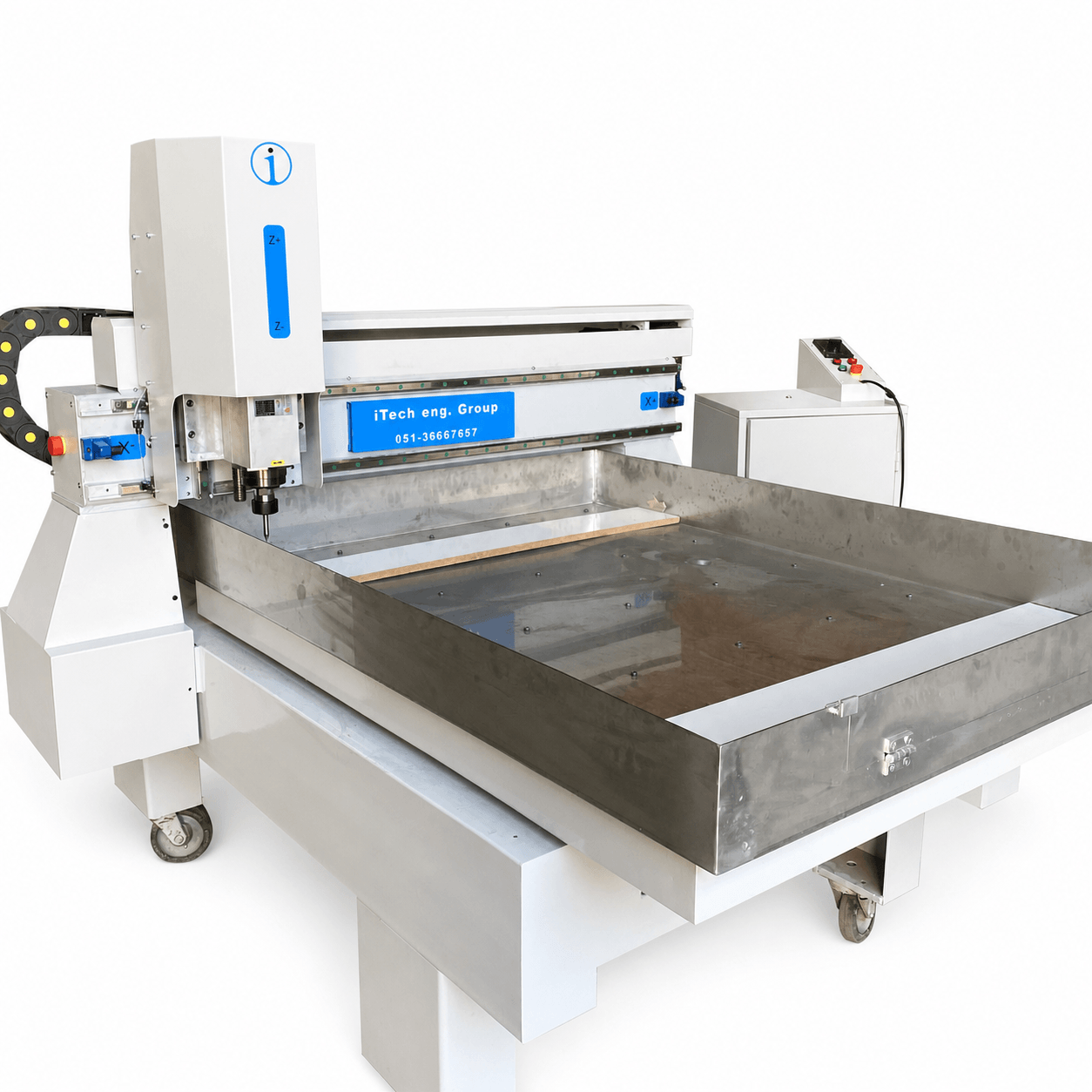

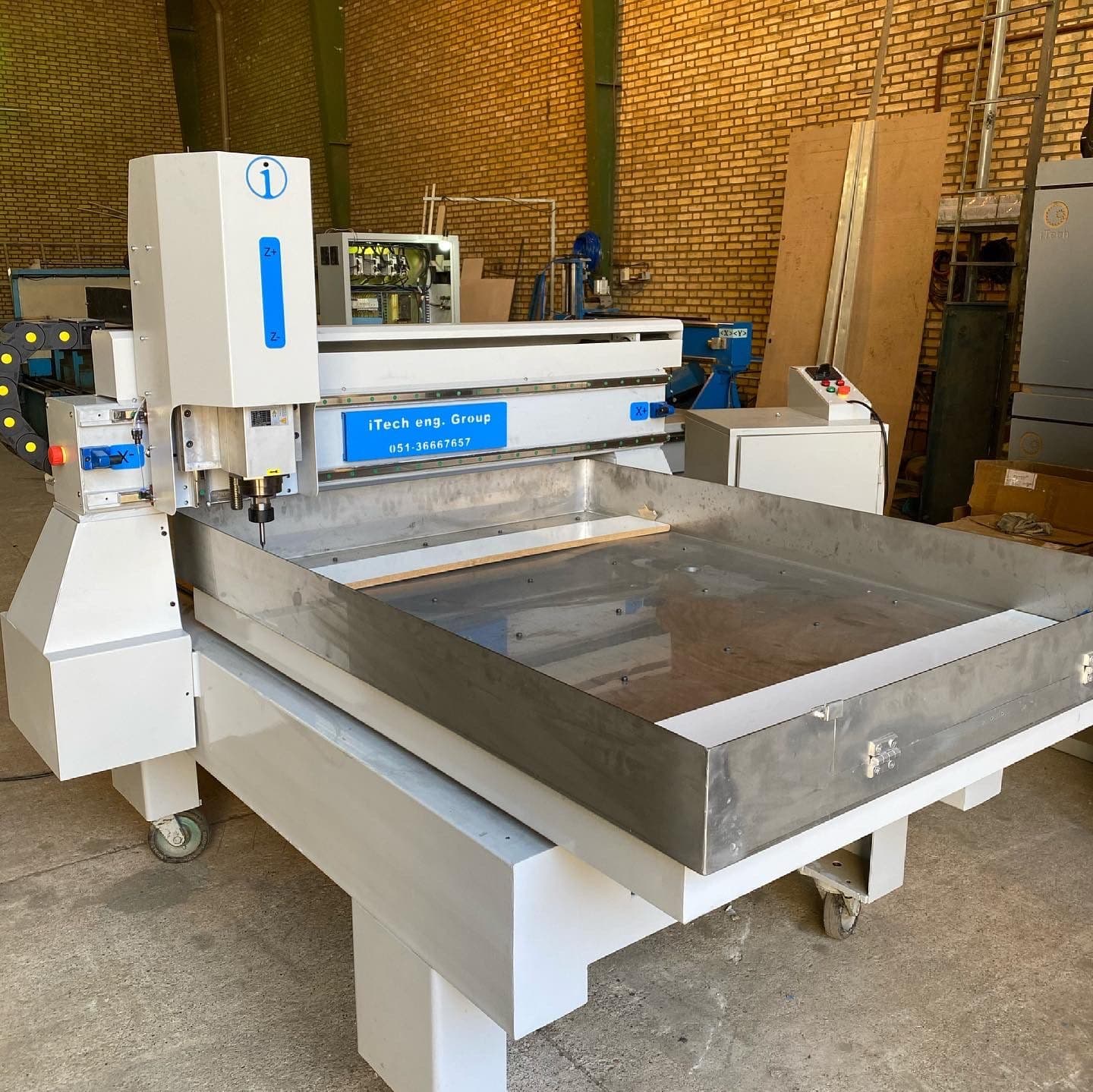

دستگاه CNC آلومینیوم آیتک
معرفی دستگاه
سه محور بالاسکرو برای برش و ابزارزنی دقیق
این دستگاه برای ماشینکاری آلومینیوم و فلزات نرم با محدوده کاری ۸۰ در ۱۲۰ سانتیمتر طراحی شده است. هر سه محور با بالاسکرو حرکت میکنند و دستگاه قابلیت اجرای برشکاری، ابزارزنی و رستر را در صنایع مختلف، از خودروسازی تا تجهیزات صنعت کاشی، فراهم میکند.
اسپیندل استاندارد دستگاه از نوع هواخنک HQD با توان ۴.۵ کیلووات است و براساس نیاز مشتری امکان انتخاب اسپیندل آبخنک نیز وجود دارد. سیستم آبصابون قطعه کار و تانک استیل، خنککاری و جمعآوری سیال فرایند را مدیریت میکنند.
✓ قطعات آلومینیومی خودرو✓ قالب و قطعات صنعتی✓ صفحات و پنلهای فلزی نرم✓ صنایع کاشی و تجهیزات تولید✓ برش، ابزارزنی و رستر
بالاسکرو در سه محور
حرکت روان و دقیق برای موقعیتگیری تکرارپذیر.
سیستم آبصابون
کمک به کنترل حرارت ابزار و قطعه هنگام ماشینکاری.
تانک استیل
سازگار با محیط مرطوب و مدار خنککاری فرایند.
فرایندهای قابل اجرا
از برش اولیه تا ابزارزنی و رستر سطح
ساختار دستگاه برای اجرای عملیات متنوع روی آلومینیوم و سایر فلزات نرم طراحی شده و نوع ابزار، دور اسپیندل و نرخ پیشروی براساس قطعه نهایی انتخاب میشود.
برشکاری
اجرای مسیرهای برش روی صفحات و قطعات آلومینیومی با کنترل سه محور.
ابزارزنی
فرمدهی لبه، ایجاد شیار و ماشینکاری جزئیات متناسب با ابزار انتخابی.
رستر
ماشینکاری رفتوبرگشتی سطح برای ایجاد فرم، کفتراشی یا پرداخت هندسی.
قطعات و زیرسیستمهای منتخب
اجزایی که دقت، دوام و کاربری دستگاه را میسازند
چیدمان قطعات براساس حرکت دقیق سه محور، کنترل ساده با DSP، خنککاری فرایند و نگهداری مطمئن در محیط صنعتی انتخاب شده است.
قلب ماشینکاری

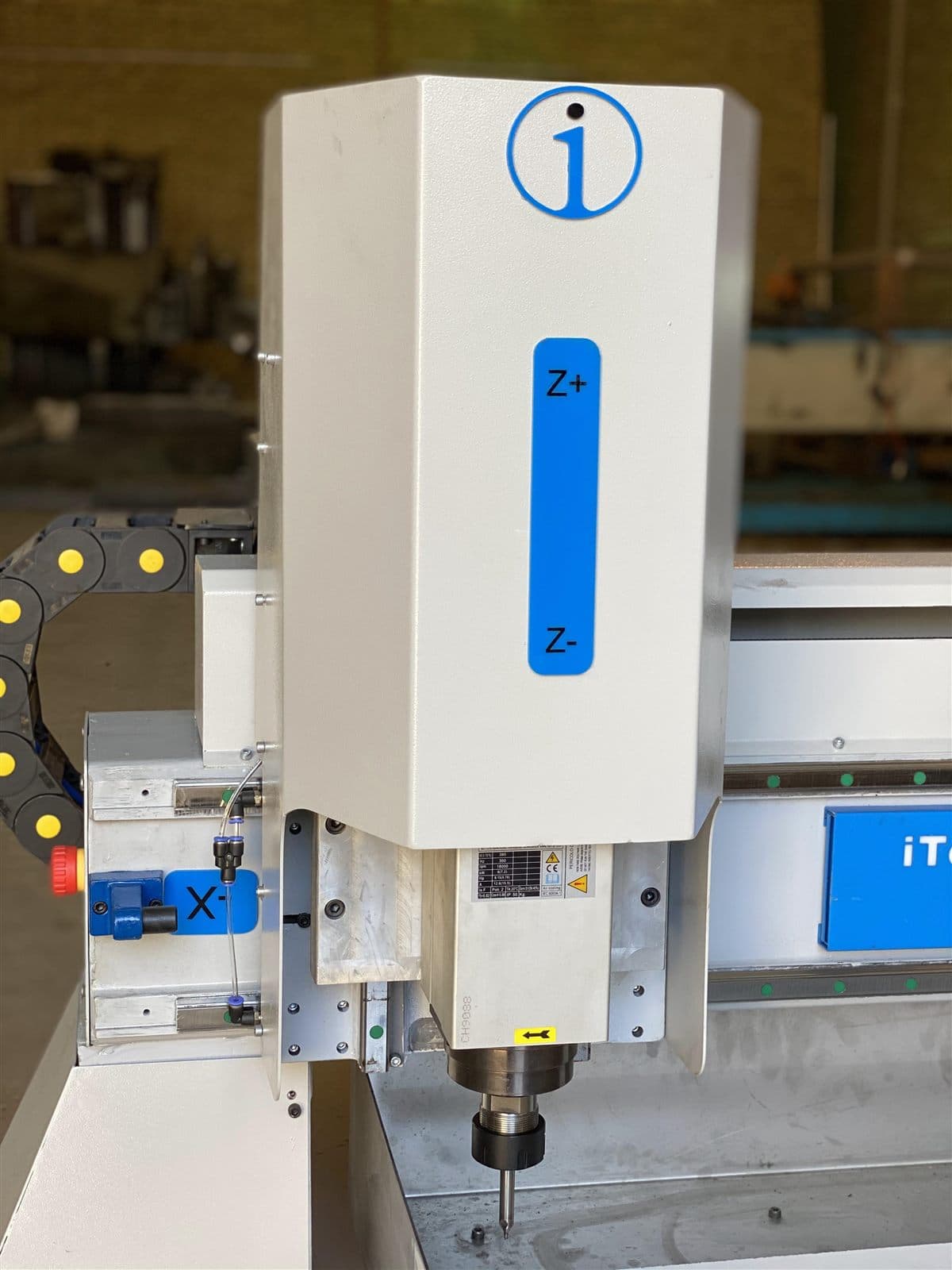

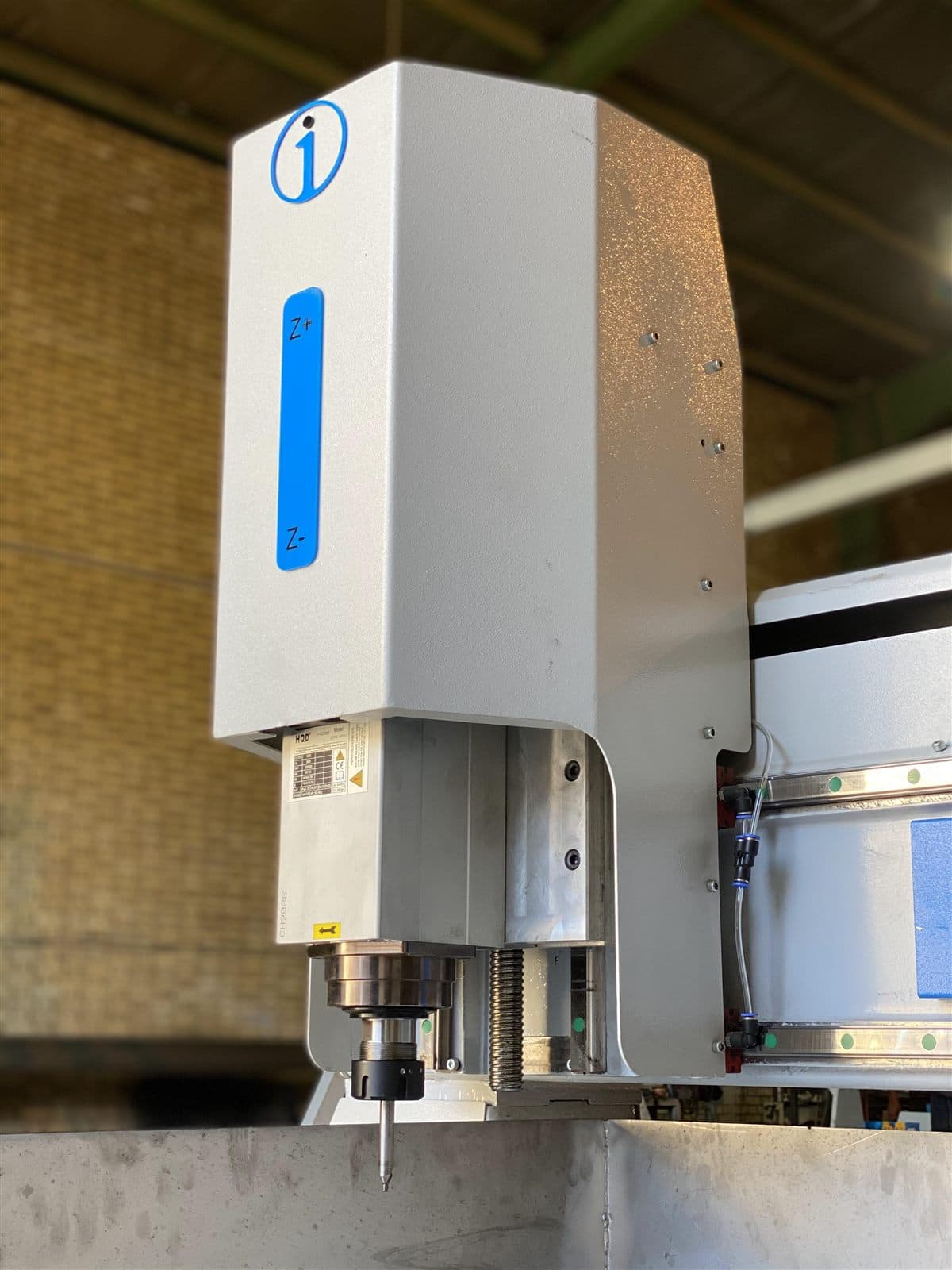

اسپیندل هواخنک HQD چهار و نیم کیلووات
اسپیندل هواخنک HQD چین با توان ۴.۵ کیلووات برای برش و ابزارزنی آلومینیوم و فلزات نرم انتخاب شده است؛ نسخه آبخنک نیز براساس سفارش قابل ارائه است.
- توان مناسب برای ماشینکاری فلزات نرم
- خنککاری هوا بدون مدار آب اسپیندل
- امکان سفارش نسخه آبخنک متناسب با پروژه
کنترل CNC

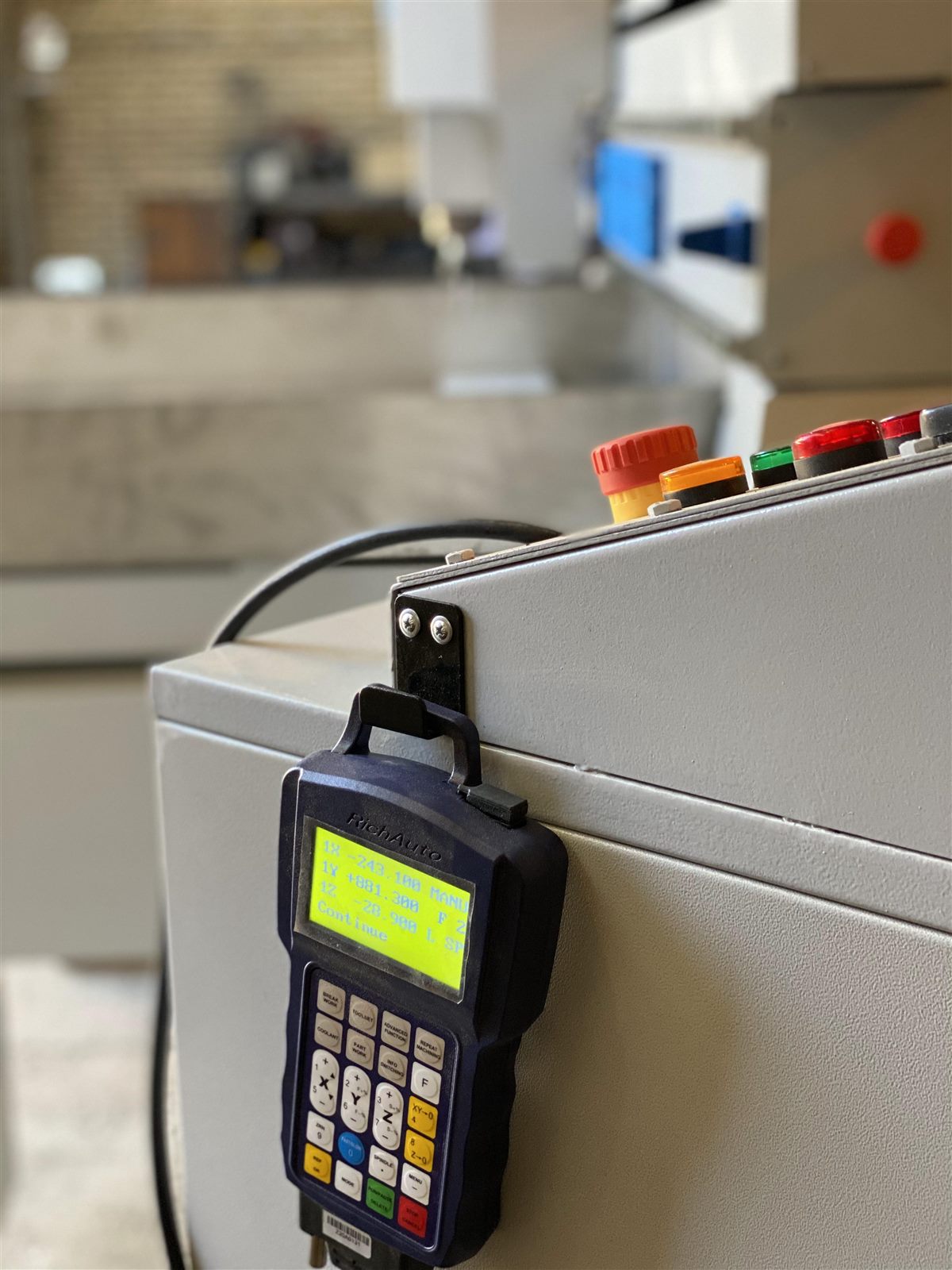

کنترلر دستی DSP
کنترلر DSP اجرای برنامه، حرکت دستی محورها و مدیریت عملیات دستگاه را بدون نیاز دائمی به رایانه در اختیار اپراتور قرار میدهد.
- کنترل مستقیم دستگاه از روی هندست
- اجرای ساده برنامههای ماشینکاری
- دسترسی سریع به حرکت و تنظیم محورها
نگهداری دستگاه
سیستم روغنکاری اتوماتیک
روغنکاری بخشهای حرکتی طبق زمانبندی انجام میشود تا نگهداری روزمره سادهتر و وابستگی به روغنکاری دستی کمتر شود.
- توزیع منظم روانکار
- کمک به حرکت نرم اجزای مکانیکی
- کاهش ریسک فراموششدن سرویس دورهای
حرکت دقیق محورها
سروو موتور Delta
سروو موتور دلتا برای ایجاد حرکت کنترلشده و پاسخگو در محورهای دستگاه به کار میرود و فرمان کنترلر را با دقت به حرکت مکانیکی تبدیل میکند.
- پاسخ سریع به فرمان حرکت
- تکرارپذیری بهتر موقعیت محورها
- حرکت پایدار هنگام تغییر بار
انتقال قدرت
گیربکس خورشیدی
گیربکس خورشیدی، نیروی سروو را با گشتاور و کنترل مناسب به محور منتقل میکند و به حرکت دقیقتر مجموعه مکانیکی کمک میکند.
- انتقال مؤثر گشتاور
- کمک به کنترل لقی حرکتی
- حرکت مطمئنتر زیر بار ماشینکاری
هدایت خطی
ریل و واگن خطی سایز ۲۵ و ۳۰
ریل و واگنهای طرح Hiwin برای هدایت روان و مستقیم محورهای دستگاه استفاده میشوند و استحکام لازم را در حرکت مجموعههای سنگین فراهم میکنند.
- حرکت خطی نرم و یکنواخت
- ظرفیت مناسب تحمل بار
- کمک به حفظ راستای دقیق محورها
مکانیزم حرکت
بالاسکرو Hiwin تایوان
بالاسکرو، چرخش موتور را با اصطکاک کم به حرکت خطی تبدیل میکند و برای دستیابی به جابهجایی دقیق و روان محور به کار میرود.
- حرکت خطی دقیق
- اصطکاک کمتر در انتقال حرکت
- کمک به موقعیتگیری تکرارپذیر
برق و حفاظت
تابلو برق مجزا و ایستاده
تجهیزات برق و کنترل در یک تابلو مستقل و منظم قرار میگیرند تا دسترسی برای بازدید و سرویس آسانتر و محیط داخلی تابلو کنترلپذیرتر باشد.
- تفکیک تجهیزات برق از فضای ماشینکاری
- دسترسی سادهتر برای سرویس
- چیدمان منظم اجزای کنترل و قدرت
رایانه صنعتی
کامپیوتر صنعتی بدون فن
ساختار بدون فن، ورود مستقیم آلودگی محیط کارگاه به داخل رایانه صنعتی را محدود میکند و به پایداری سیستم کنترل کمک میکند.
- کاهش ورود گردوغبار به رایانه
- حذف فن بهعنوان قطعه متحرک
- کارکرد کمصداتر و مناسب محیط کارگاه
تشخیص موقعیت
سنسورهای Autonics کره
سنسورهای مجاورتی برای تشخیص بدون تماس موقعیت و محدوده حرکت محورهای دستگاه استفاده میشوند و به اجرای مطمئن فرمانها کمک میکنند.
- تشخیص موقعیت بدون تماس مکانیکی
- کمک به هومینگ و کنترل محدوده حرکت
- عملکرد تکرارپذیر در محیط صنعتی
1 / 8

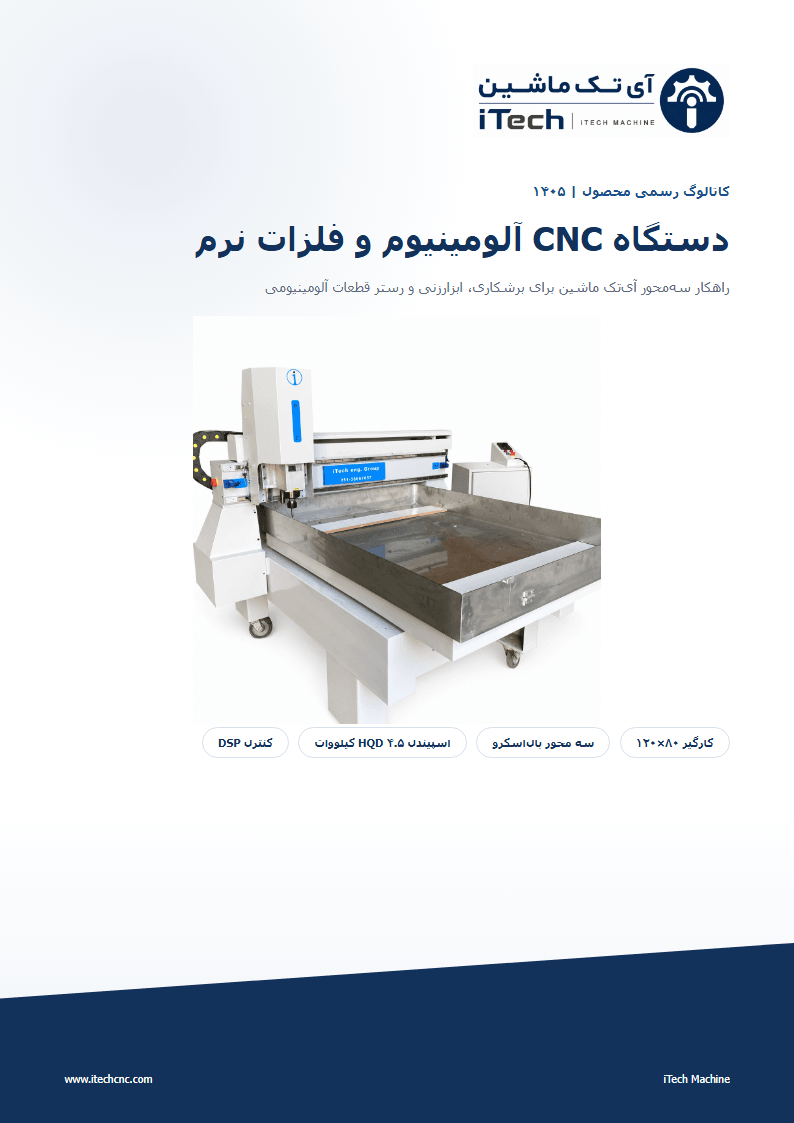

کاتالوگ رسمی محصول
کاتالوگ دستگاه CNC ماشینکاری آلومینیوم و فلزات نرم
فایل فارسی ۸ صفحهای A4 شامل معرفی دستگاه، فرایندهای قابل اجرا، سیستم خنککاری، قطعات منتخب، مشخصات فنی و اطلاعات تماس آیتک ماشین.
