چهار محور واقعی
محور دورانی C، زاویه ابزار را برای دسترسی کنترلشده به وجوه مختلف قطعه مدیریت میکند.
ماشینکاری چهار محور و پنج وجه

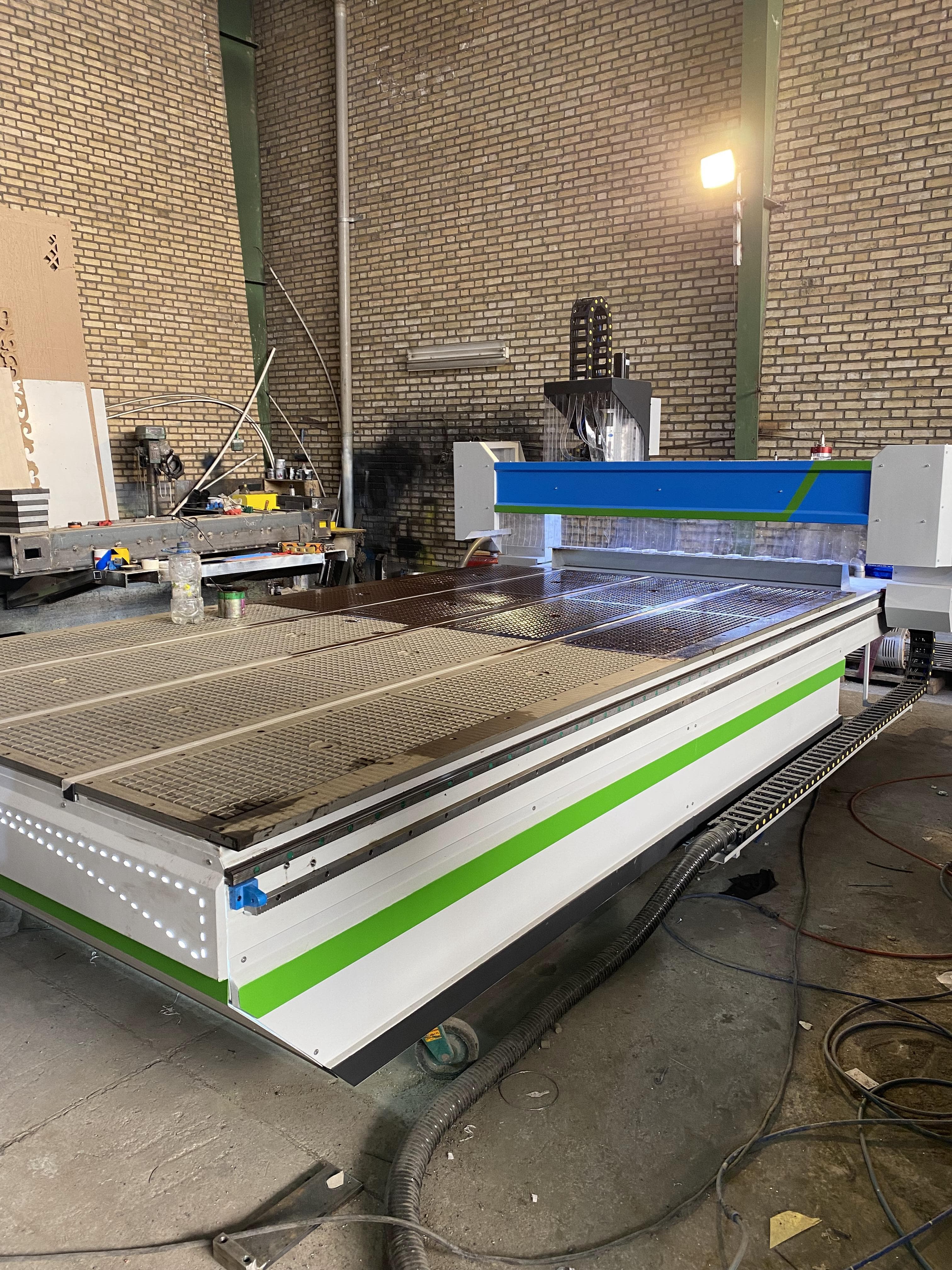

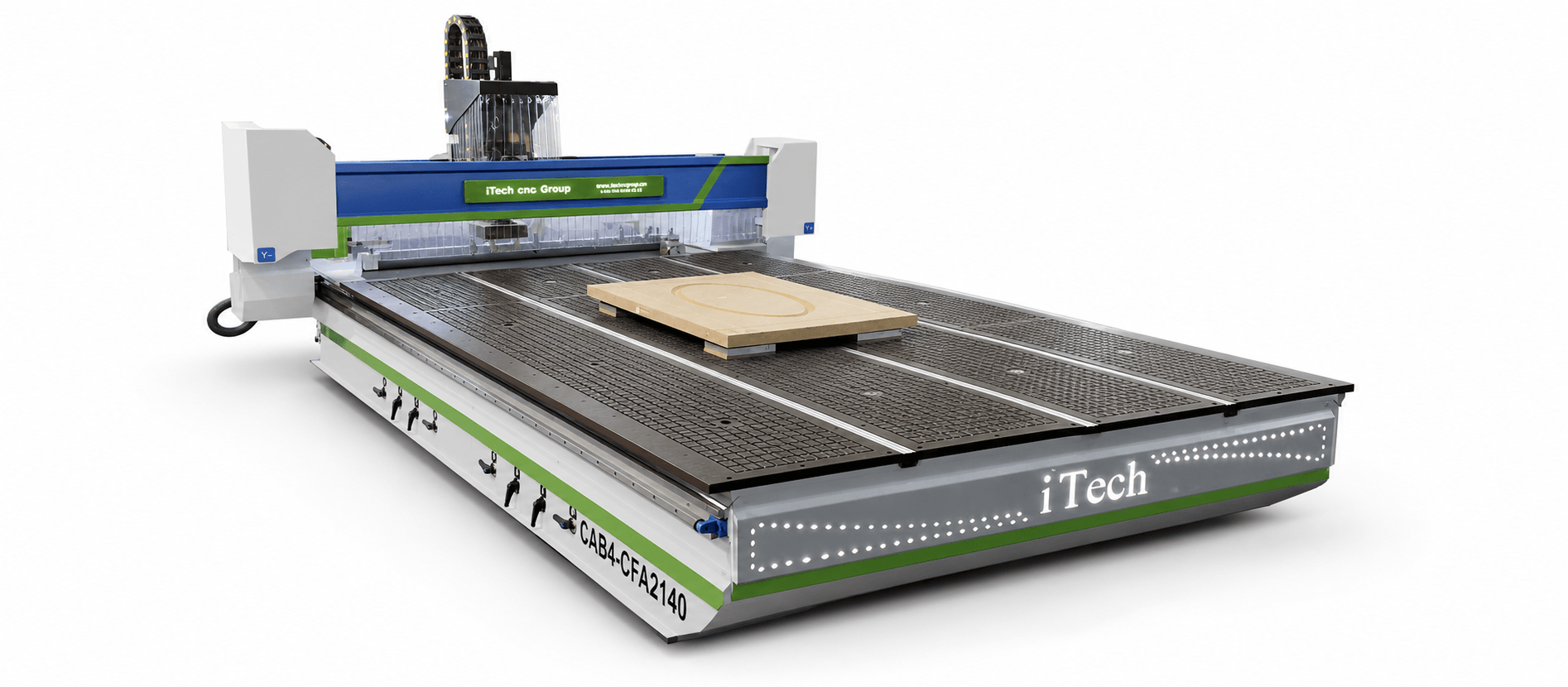

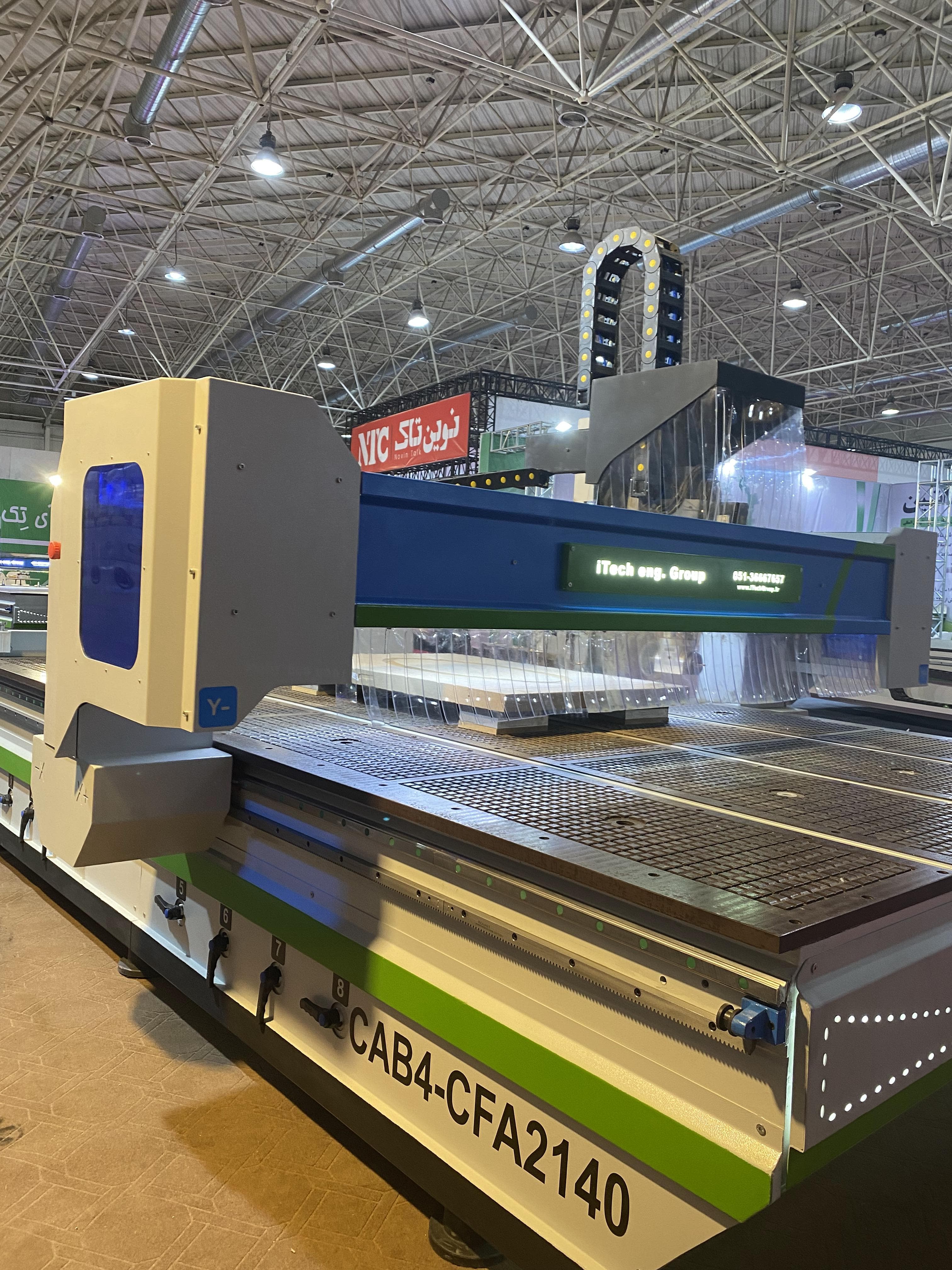

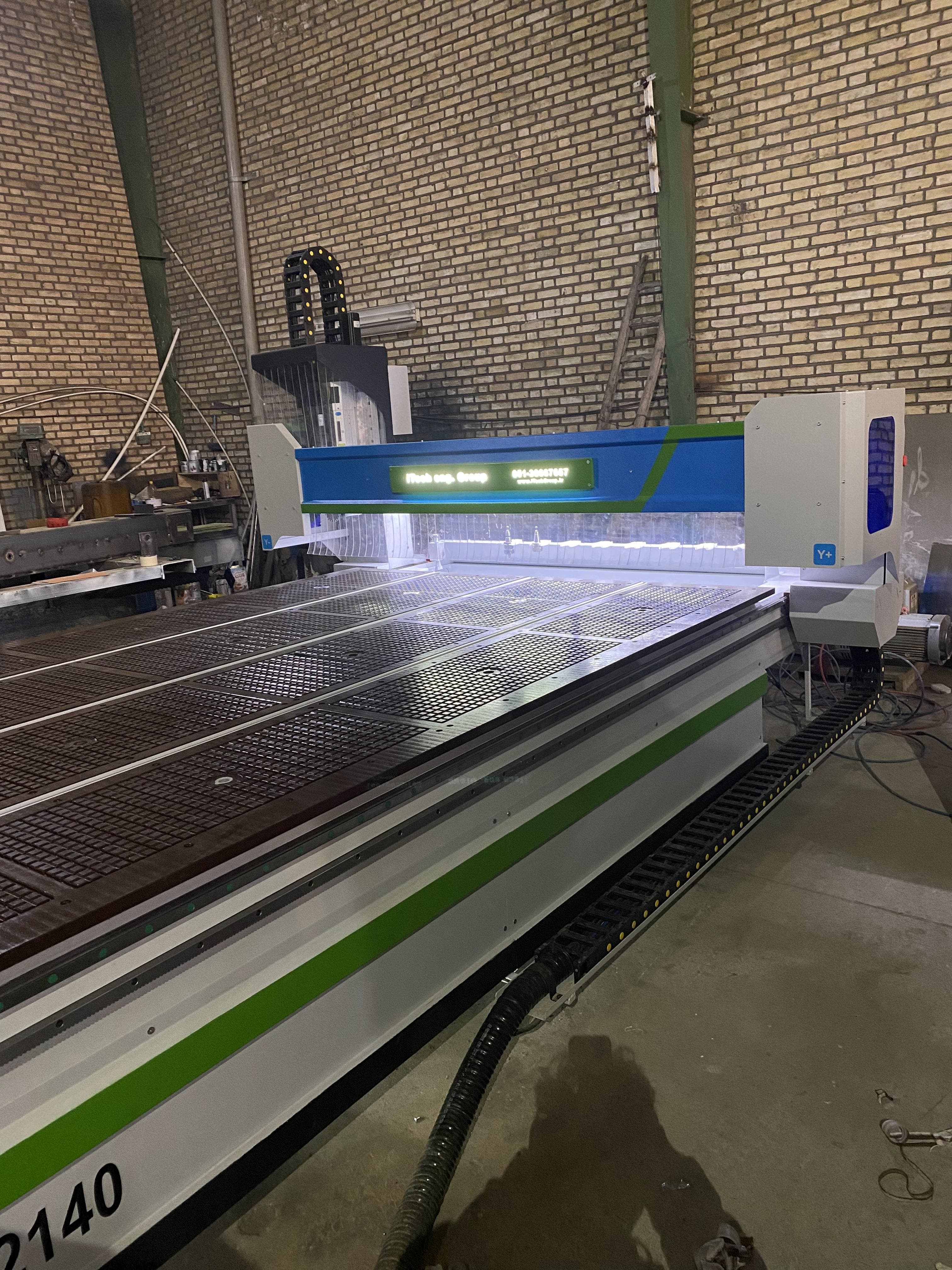

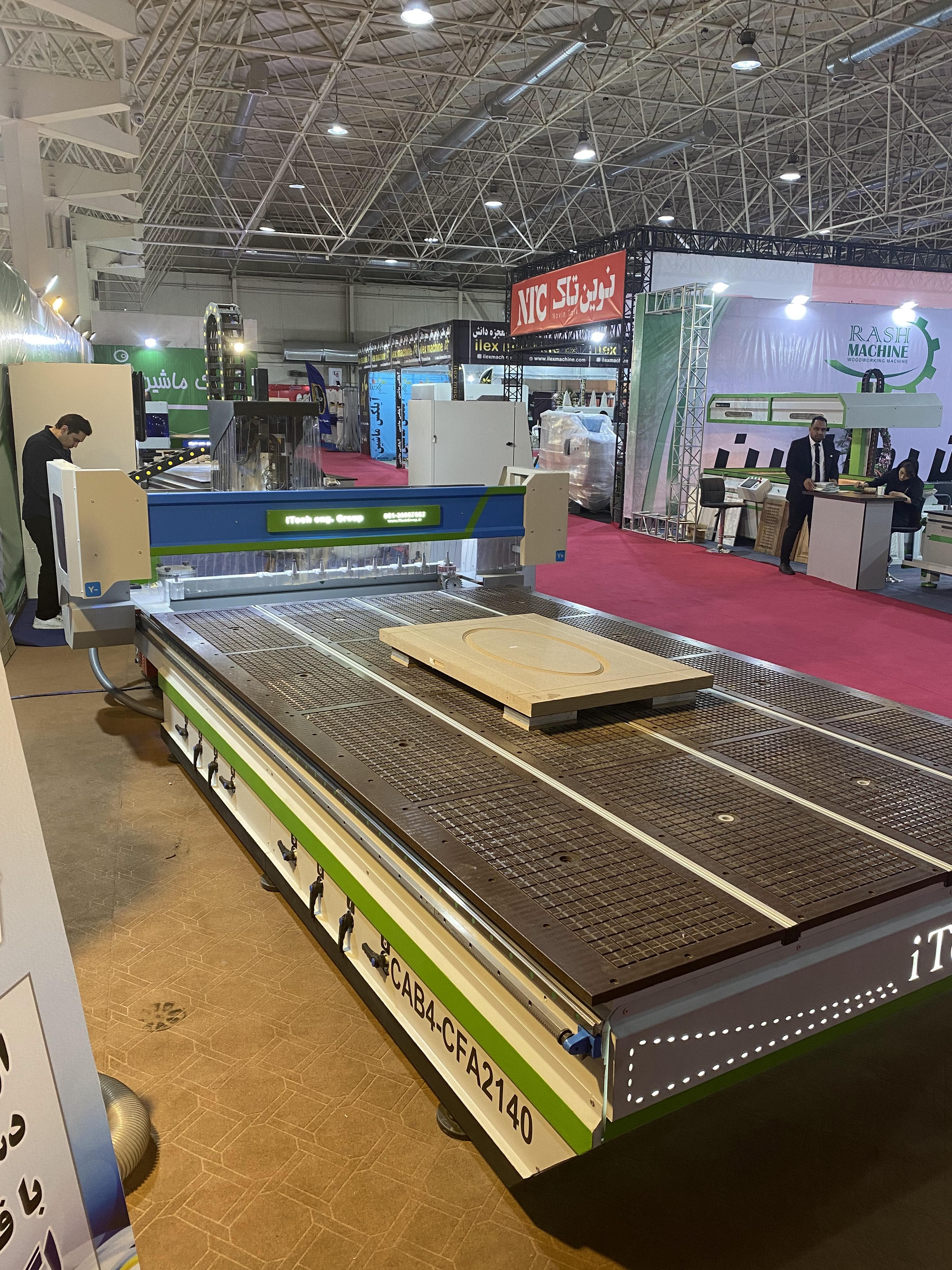

دستگاه CNC سری CAB
مجهز به محور C، آماده نصب اگریگیت و اره؛ برای اجرای عملیات دقیق روی سطح و چهار وجه جانبی قطعه.
معرفی سری CAB
وقتی ماشینکاری تنها به سطح بالای قطعه محدود نیست
سری CAB یک پلتفرم چهارمحور برای قطعاتی است که علاوه بر سطح، روی لبهها و وجوه جانبی نیز به سوراخ، شیار، ابزارزنی یا برش نیاز دارند. محور C جهت اگریگیت را کنترل میکند تا ابزار به چهار ضلع قطعه دسترسی داشته باشد.
با نصب اره روی اگریگیت، اجرای برشهای کنترلشده و شیارهای جانبی نیز در همان فیکسچر امکانپذیر میشود.
✓ چهار محور✓ پنج وجه✓ اگریگیت✓ اره زاویهای✓ iTechWork
کار روی پنج وجه قطعه
سطح بالا و چهار وجه جانبی قطعه بدون نیاز به فیکسچرگذاری متوالی ماشینکاری میشوند.
قابلیت نصب اگریگیت
امکان استفاده از ابزارهای افقی و زاویهای برای سوراخکاری، شیارزنی و عملیات جانبی.
امکان نصب اره روی اگریگیت
اجرای برش و شیار روی سطح یا لبه قطعه با کنترل جهت از طریق محور C.
فیکسچر مخصوص ماشینکاری جانبی
کاپهای وکیوم؛ آزاد نگهداشتن چهار ضلع قطعه
برای دسترسی اگریگیت و اره به اطراف قطعه، سطح کار با کاپهای وکیوم اختصاصی بالاتر از میز نگه داشته میشود. این فاصله کنترلشده، فضای حرکت ابزار را فراهم میکند و قطعه را در طول عملیات چندوجهی ثابت نگه میدارد.
فاصله از میز
فضای امن برای عبور ابزار
فیکس وکیوم
ثبات قطعه بدون بستن لبهها
دسترسی پیرامونی
ماشینکاری چهار وجه جانبی
نرمافزار اختصاصی iTechWork
هماهنگی فایل هر وجه با جهت واقعی ابزار
iTechWork فایل دوبعدی G-code طراحیشده برای هر وجه را دریافت میکند و اجرای آن را با موقعیت همان وجه هماهنگ میسازد. نرمافزار، کنترل دستگاه و جهت محور C را مدیریت میکند تا طرح بالایی یا جانبی روی سطح درست اجرا شود.
آمادهسازی وجهها
برای هر وجه، فایل دوبعدی G-code متناسب با همان سطح آماده میشود.
ورود به iTechWork
فایلهای مربوط به بالا و چهار وجه جانبی در نرمافزار اختصاصی تعریف میشوند.
کنترل محور C
iTechWork جهت ابزار و اگریگیت را متناسب با وجه انتخابشده مدیریت میکند.
اجرای هماهنگ
هر برنامه روی وجه درست اجرا میشود و نیاز به جابهجایی دستی مکرر قطعه کاهش مییابد.
فرمت، پستپروسسور و جزئیات آمادهسازی فایل براساس کنترلر، ابزار و پیکربندی نهایی دستگاه تعیین میشود.
اجزای صنعتی منتخب
زیرسیستمهای مؤثر بر دقت و پایداری
قلب ماشینکاری
اسپیندل آبخنک HQD
اسپیندل ۷.۵ کیلووات با سرعت تا ۲۴٬۰۰۰ دور، برای حکاکی و فرزکاری سنگ انتخاب شده است. گردش آب به دفع پیوسته گرما در زمان کار کمک میکند.
کنترل و نرمافزار
کنترلر Radonix Pro LAN و CAM-Pro
ترکیب کنترلر و نرمافزار رادونیکس، آمادهسازی و اجرای برنامههای ماشینکاری را در یک محیط یکپارچه و قابل پایش در اختیار اپراتور قرار میدهد.
نگهداری دستگاه
سیستم روغنکاری اتوماتیک
روغنکاری بخشهای حرکتی طبق زمانبندی انجام میشود تا نگهداری روزمره سادهتر و وابستگی به روغنکاری دستی کمتر شود.
حرکت دقیق محورها
سروو موتور Delta
سروو موتور دلتا برای ایجاد حرکت کنترلشده و پاسخگو در محورهای دستگاه به کار میرود و فرمان کنترلر را با دقت به حرکت مکانیکی تبدیل میکند.
انتقال قدرت
گیربکس خورشیدی
گیربکس خورشیدی، نیروی سروو را با گشتاور و کنترل مناسب به محور منتقل میکند و به حرکت دقیقتر مجموعه مکانیکی کمک میکند.
کاتالوگ رسمی محصول
کاتالوگ سیانسی فلت سری CAB
کاتالوگ فارسی با قالب استاندارد آیتک؛ شامل معرفی محور C، اگریگیت، ماشینکاری پنج وجه، کاپهای وکیوم و نرمافزار iTechWork.
دریافت فایل برای اعضای تأییدشده فعال است.
مشاوره و استعلام قیمت
چه ترکیب اگریگیت و ابزاری برای قطعه شما مناسب است؟
ابعاد قطعه، جنس، عملیات هر وجه و نوع برش موردنظر را ارسال کنید تا پیکربندی مناسب محور C، کاپ وکیوم و ابزار بررسی شود.
