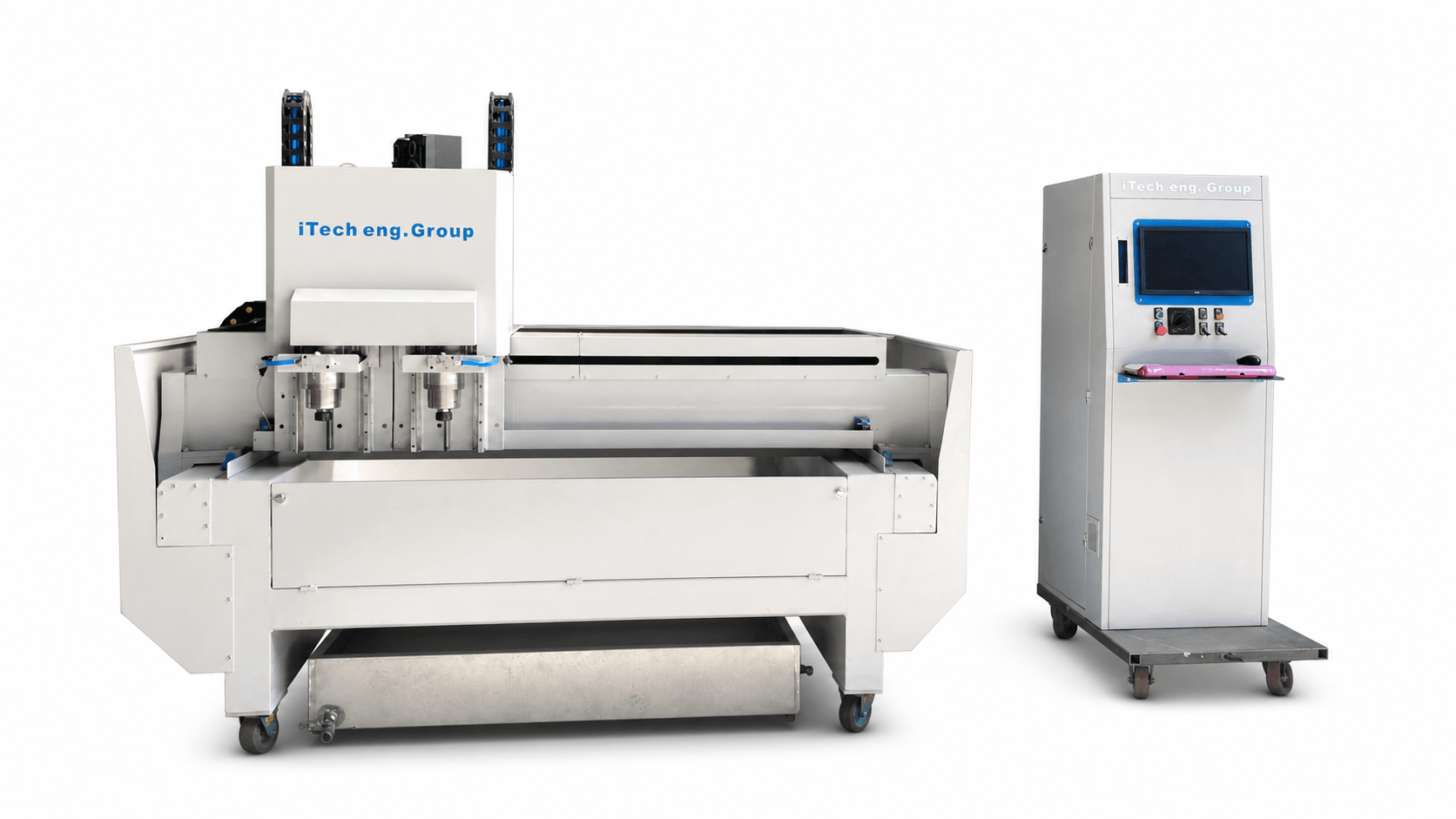

معرفی دستگاه

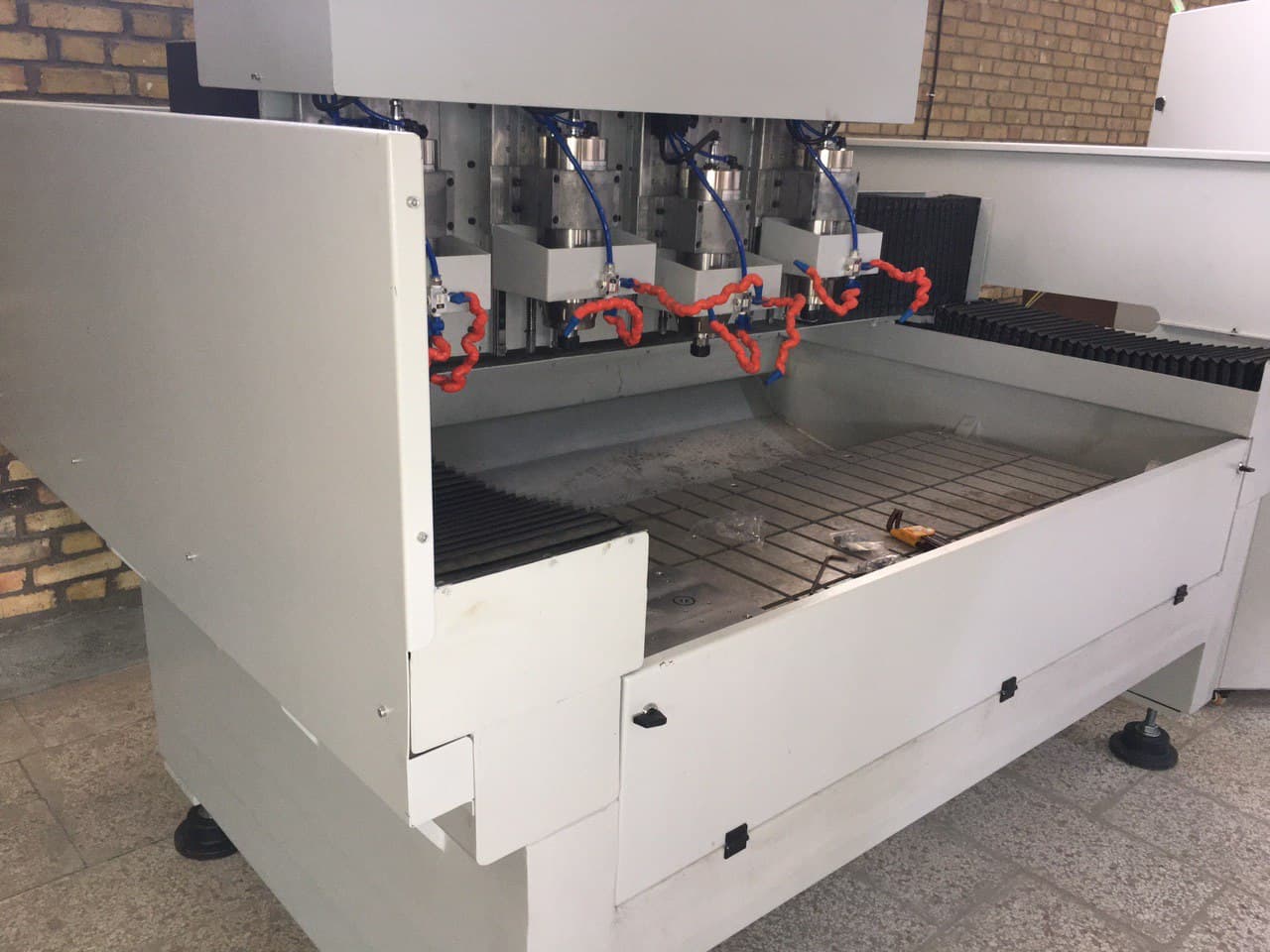

این دستگاه برای ابزارزنی قطعات شیشهای طراحی شده و براساس ظرفیت موردنیاز خط تولید با یک، دو، سه یا چهار هد مجزا قابل سفارش است. هر هد مجموعه محورهای CNC مستقل خود را دارد و فرایند هومشدن آن جداگانه انجام میشود.
هنگامی که یک عملیات همشکل باید روی تمام هدها اجرا شود، نرمافزار اختصاصی توسعهیافته توسط متخصصان آیتک ماشین، حرکت محورهای هدها را هماهنگ و سنکرون میکند تا همه قطعات تحت یک برنامه مشترک ماشینکاری شوند.
استقلال محورها امکان هوم و تنظیم دقیق هر هد را فراهم میکند؛ سپس در تولید همزمان، برنامه سنکرون آیتک فرمانهای متناظر را هماهنگ میسازد تا همه هدها مسیر یکسان را همزمان اجرا کنند.
سابقه اجرای صنعتی

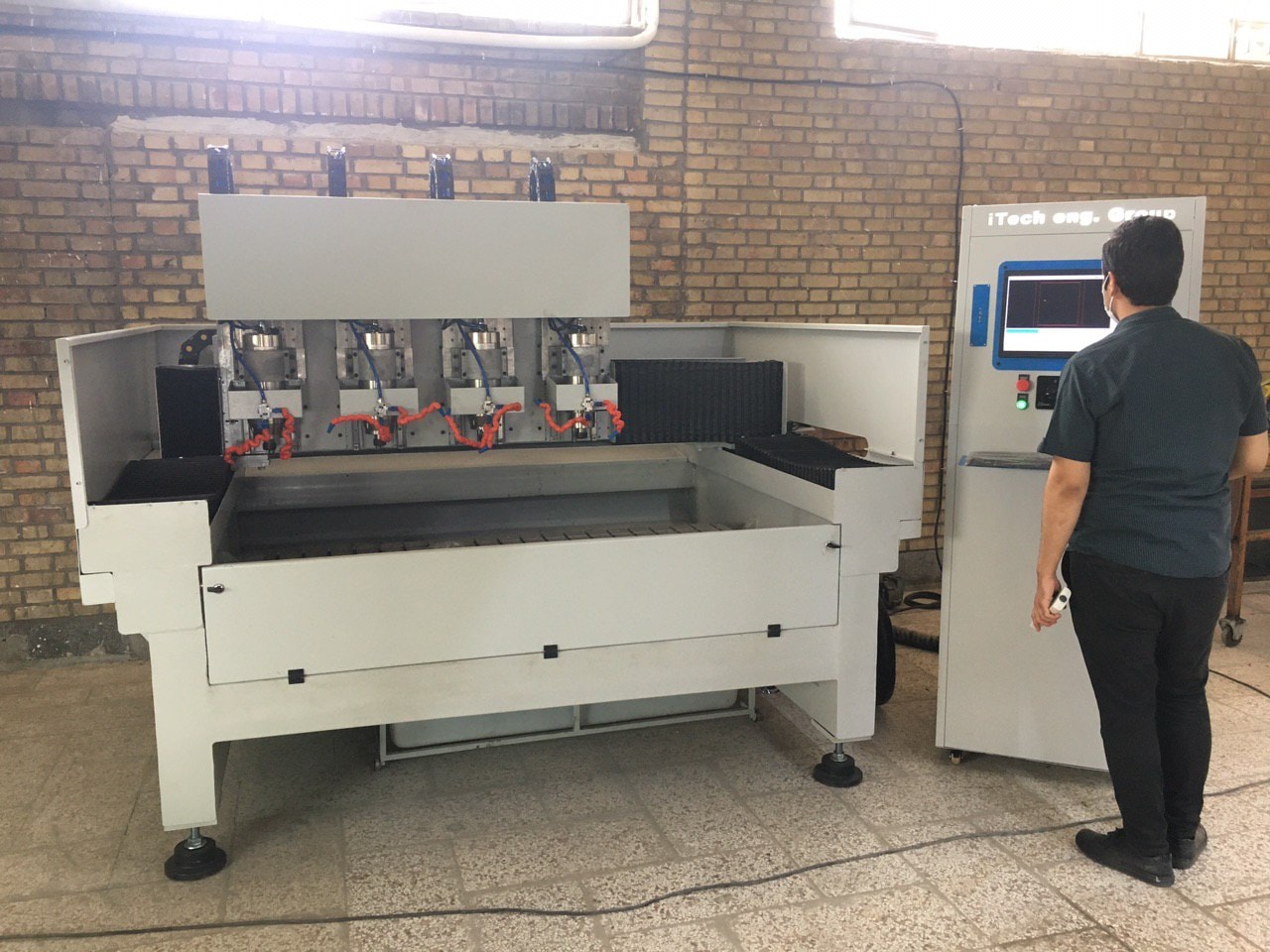

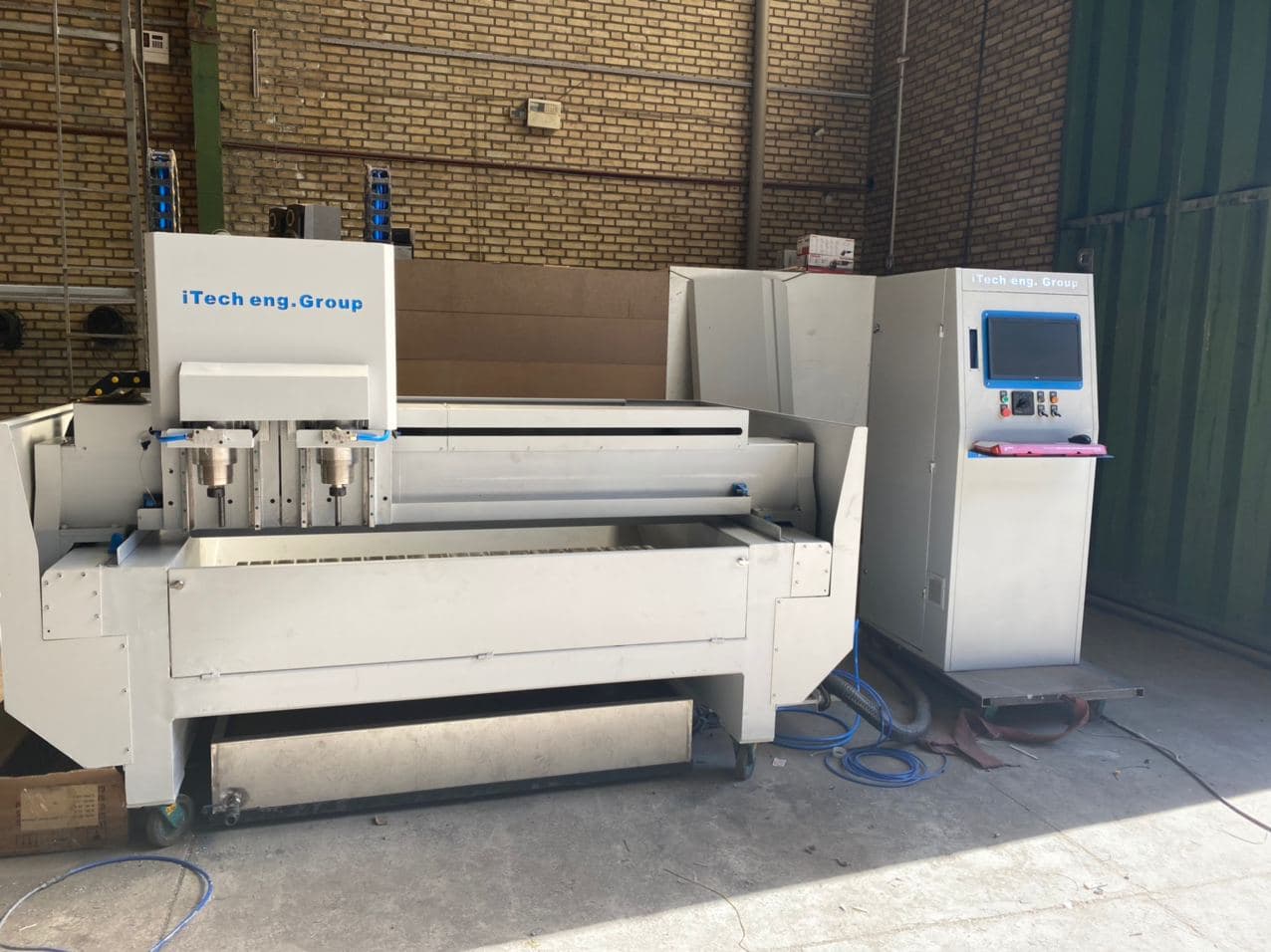

نخستین نسخه دستگاه CNC ابزارزنی شیشه به سفارش شرکت تکنولوژی شیشه ایران و با همکاری مهندس مداحزاده طراحی و ساخته شد. تاکنون سه دستگاه از این ماشین در کارخانه این مجموعه نصب و راهاندازی شده است.
قطعات و زیرسیستمهای منتخب
این مجموعه قطعات برای حرکت دقیق محورها، کنترل پایدار فرایند و سادهتر شدن نگهداری دستگاه انتخاب شدهاند. نقش و مزیت هر زیرسیستم در کارتهای زیر نمایش داده شده است.
قلب ماشینکاری

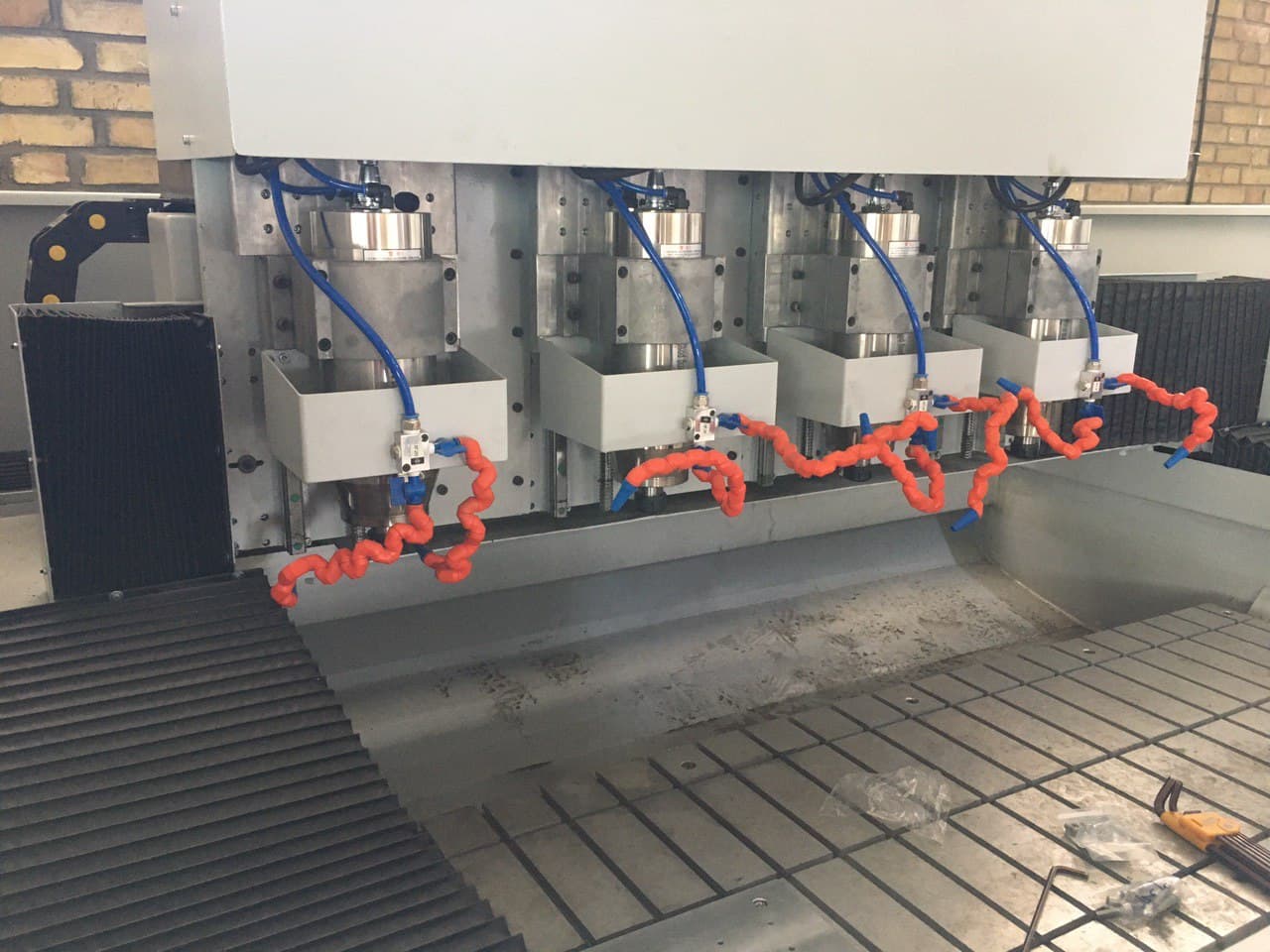

اسپیندل آبخنک چهار کیلووات برای ابزارزنی شیشه انتخاب شده است. گردش پیوسته آب به کنترل دما و حفظ عملکرد پایدار اسپیندل هنگام کار کمک میکند.
کنترل و نرمافزار
ترکیب کنترلر و نرمافزار رادونیکس، آمادهسازی و اجرای برنامههای ماشینکاری را در یک محیط یکپارچه و قابل پایش در اختیار اپراتور قرار میدهد.
نگهداری دستگاه
روغنکاری بخشهای حرکتی طبق زمانبندی انجام میشود تا نگهداری روزمره سادهتر و وابستگی به روغنکاری دستی کمتر شود.
حرکت دقیق محورها
سروو موتور دلتا برای ایجاد حرکت کنترلشده و پاسخگو در محورهای دستگاه به کار میرود و فرمان کنترلر را با دقت به حرکت مکانیکی تبدیل میکند.
انتقال قدرت
گیربکس خورشیدی، نیروی سروو را با گشتاور و کنترل مناسب به محور منتقل میکند و به حرکت دقیقتر مجموعه مکانیکی کمک میکند.
هدایت خطی
ریل و واگنهای طرح Hiwin برای هدایت روان و مستقیم محورهای دستگاه استفاده میشوند و استحکام لازم را در حرکت مجموعههای سنگین فراهم میکنند.
مکانیزم حرکت
بالاسکرو، چرخش موتور را با اصطکاک کم به حرکت خطی تبدیل میکند و برای دستیابی به جابهجایی دقیق و روان محور به کار میرود.
برق و حفاظت
تجهیزات برق و کنترل در یک تابلو مستقل و منظم قرار میگیرند تا دسترسی برای بازدید و سرویس آسانتر و محیط داخلی تابلو کنترلپذیرتر باشد.
رایانه صنعتی
ساختار بدون فن، مکش مستقیم گردوغبار سنگ به داخل سیستم را محدود میکند و برای محیط صنعتی آلوده انتخاب مطمئنتری است.
تشخیص موقعیت
سنسورهای مجاورتی برای تشخیص بدون تماس موقعیت و محدوده حرکت محورهای دستگاه استفاده میشوند و به اجرای مطمئن فرمانها کمک میکنند.
فایل فارسی ۸ صفحهای A4 شامل معرفی دستگاه، کنترل مستقل و سنکرون هدها، قطعات منتخب، تصاویر پروژه اجراشده و اطلاعات تماس آیتک ماشین.
دریافت فایل برای اعضای تأییدشده فعال است.
مشاوره و استعلام قیمت
تعداد هد، ابعاد شیشه و نوع عملیات موردنظر را بنویسید تا پیکربندی مناسب دستگاه بررسی شود.
