وزن دستگاه
حدود ۵ تن
جرم بالا برای جذب ارتعاش و پایداری در برادهبرداری سنگین
۵ تن سازه چدنی یکپارچه

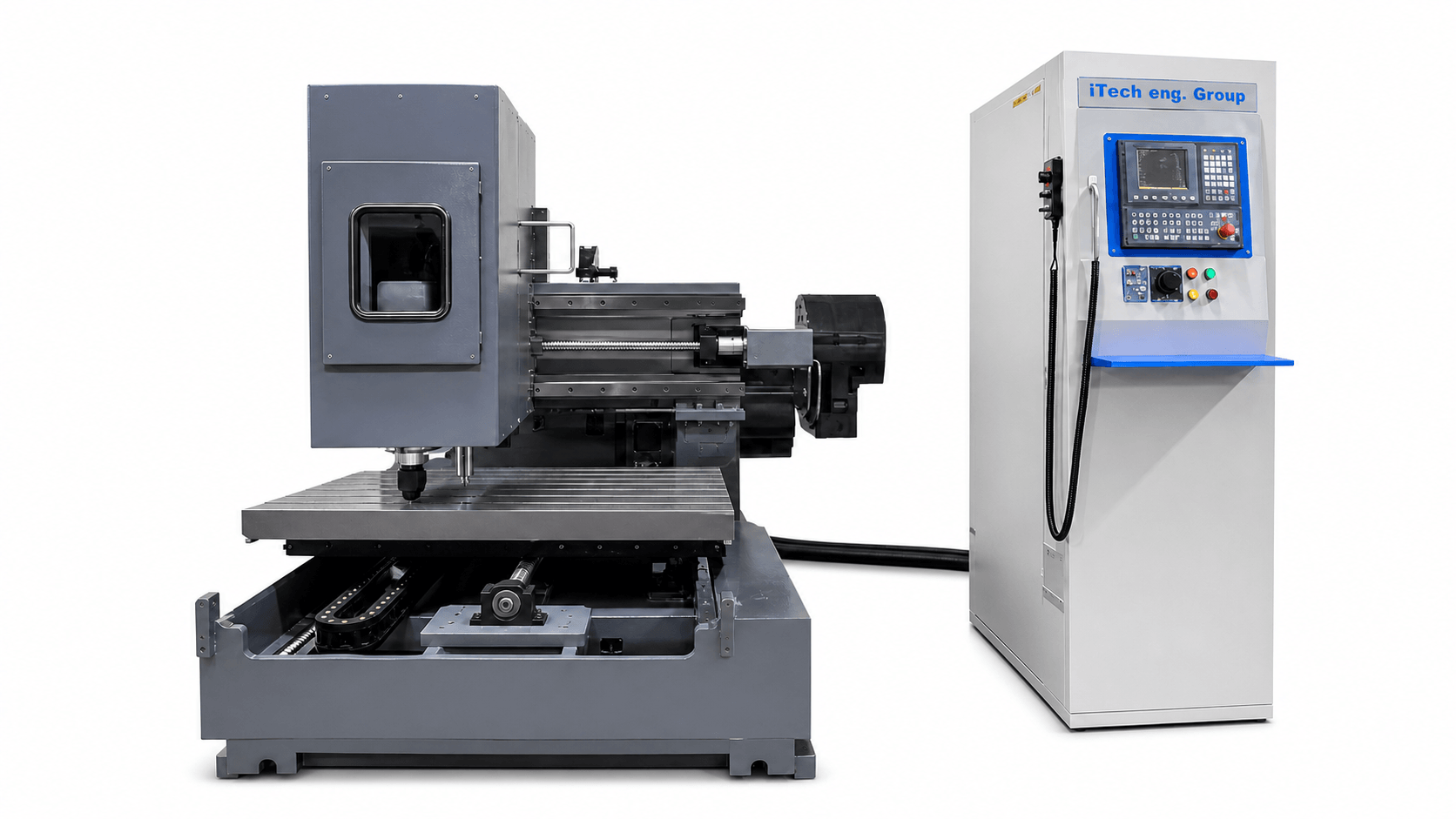

دستگاه فرز CNC چدنی سنگین
ماشین فرز سهمحور صنعتی برای ماشینکاری دقیق انواع فلزات سخت و نرم؛ با بستر چدن ریختهگریشده، سه محور بالاسکرو و قابلیت انتخاب اسپیندل و کنترلر براساس نیاز پروژه.
مشخصات کلیدی
پایداری مکانیکی برای ماشینکاری دقیق
محدوده کاری
۲۰۰ × ۱۲۰ سانتیمتر
فضای کاری مناسب قطعات صنعتی و قالبها
انتقال حرکت
بالاسکرو در سه محور
حرکت دقیق و تکرارپذیر محورهای X، Y و Z
دقت حرکتی
تا ۱ میکرون
متناسب با تنظیم، ابزار، شرایط نصب و فرایند ماشینکاری
مهندسی سازه
ریختهگری چدن یکپارچه؛ جرم بالا، ارتعاش کمتر
بستر یکپارچه چدنی و وزن حدود پنج تن، پایهای پایدار برای ماشینکاری قطعات فلزی فراهم میکند. جرم سازه به جذب ارتعاش کمک میکند و بالاسکروهای سه محور، حرکت کنترلشده مجموعه را بر عهده دارند.
●چدن یکپارچه ریختهگریشده
●بالاسکرو در X، Y و Z
●ریلهای خطی صنعتی
●مناسب نصب در خطوط تولید
دامنه کاربرد
از فلز نرم تا برادهبرداری قطعات سخت
فلزات سخت
فرزکاری و برادهبرداری قطعات فولادی و آلیاژهای سخت با انتخاب اسپیندل و ابزار مناسب.
فلزات نرم
ماشینکاری آلومینیوم، برنج و سایر فلزات نرم با تنظیم دور، پیشروی و خنککاری.
قالب و قطعه صنعتی
کفتراشی، شیارزنی، سوراخکاری، فرمتراشی و تولید قطعات مهندسی.
اسپیندل قابل انتخاب
متناسب با گشتاور و دور موردنیاز
توان، دور و نوع اسپیندل پس از بررسی جنس قطعه، ابزار، حجم برادهبرداری و سیکل تولید تعیین میشود.
کنترلر صنعتی قابل انتخاب
هماهنگ با سطح اتوماسیون پروژه
کنترل CNC، سرووها و رابط اپراتوری براساس نیاز فنی، دقت و قابلیتهای مورد انتظار انتخاب میشوند.
خنککاری آبصابون
کنترل حرارت ابزار و قطعه
گردش سیال آبصابون به دفع حرارت، انتقال براده و پایداری فرایند ماشینکاری کمک میکند.
تجربه عملیاتی
نصبشده در کارخانجات کاشی
این پلتفرم سنگین در کارخانجات کاشی برای ماشینکاری قطعات و نیازهای صنعتی مرتبط نصب شده است. پیکربندی نهایی هر دستگاه پس از بررسی قطعه، فرایند و شرایط خط تولید مشخص میشود.
مراحل ساخت و مونتاژ
گالری واقعی دستگاه چدنی سنگین
1 / 17
کاتالوگ رسمی محصول
کاتالوگ دستگاه فرز CNC چدنی سنگین
کاتالوگ فارسی شامل معرفی سازه چدنی ۵ تنی، محدوده کاری، سیستم حرکتی، اسپیندل و کنترلر قابل انتخاب، خنککاری و کاربردهای صنعتی.
دریافت فایل برای اعضای تأییدشده فعال است.
مشاوره مهندسی و استعلام
پیکربندی دستگاه براساس قطعه شما
جنس و ابعاد قطعه، تلرانس، نوع عملیات، ابزار و ظرفیت تولید را ارسال کنید تا اسپیندل، کنترلر و تجهیزات مناسب بررسی شوند.
