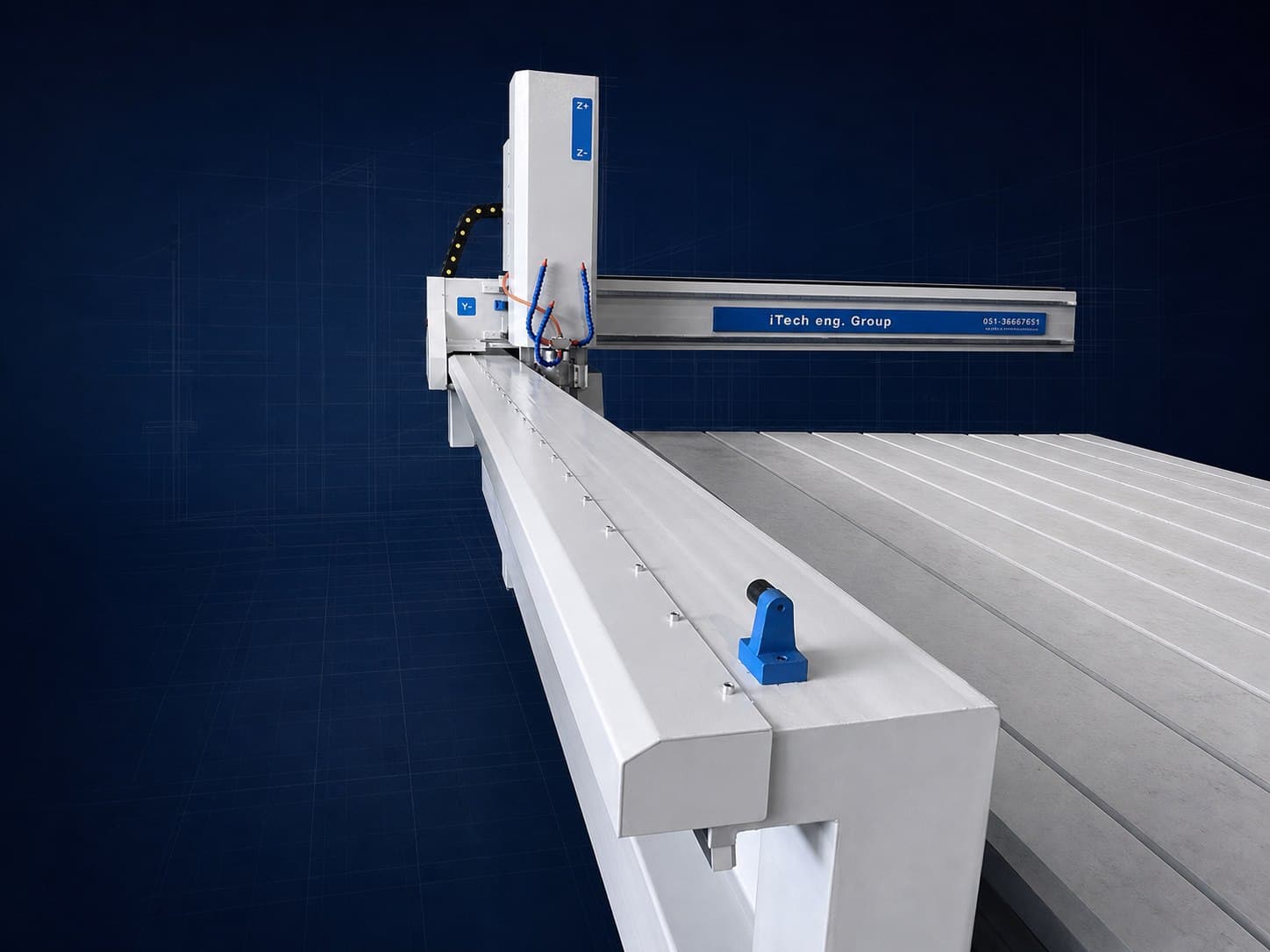

شاسی صنعتی مستحکم
طراحیشده برای پایداری مناسب در عملیات برش و حکاکی سنگ.
ماشینکاری حرفهای سنگ

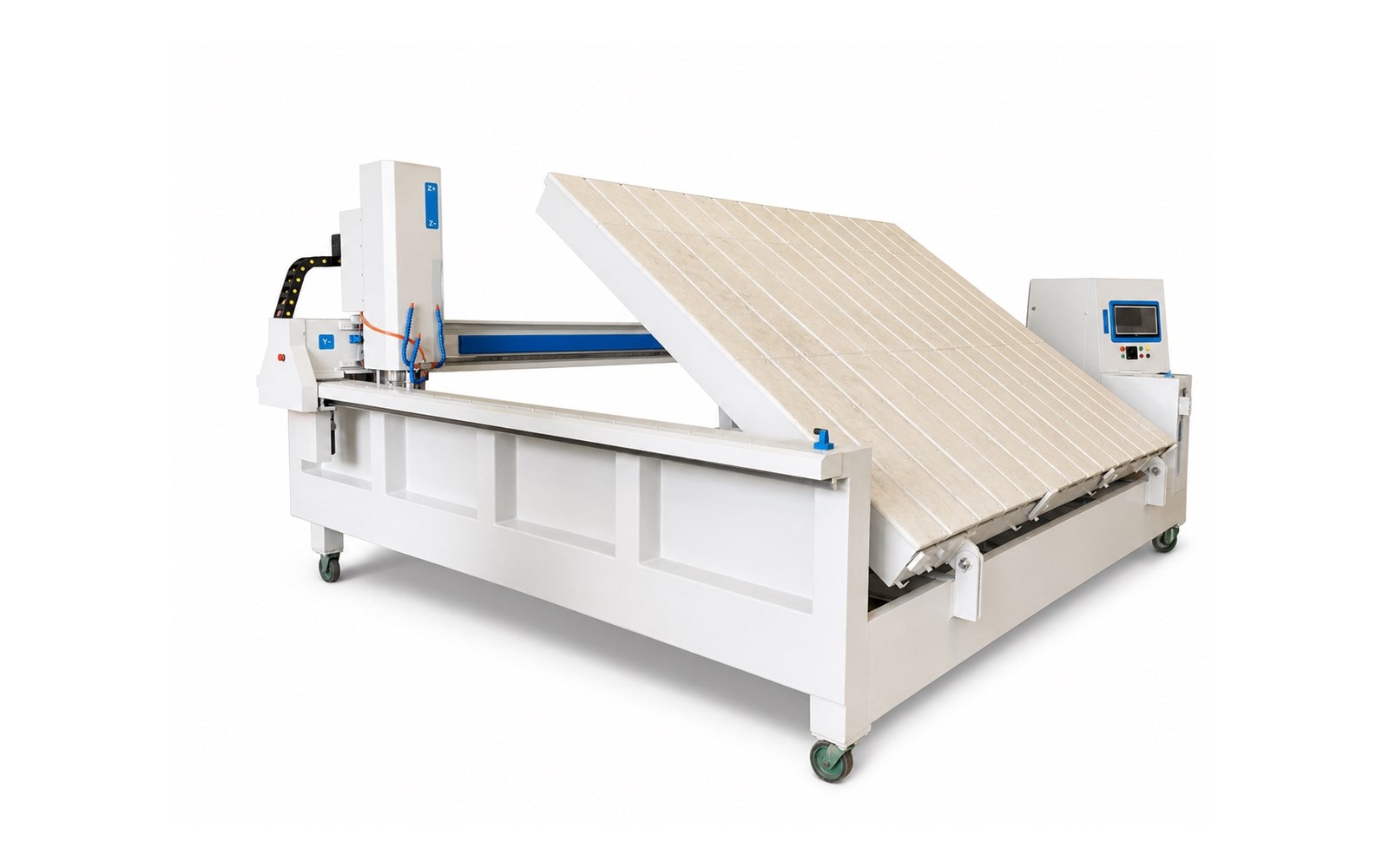

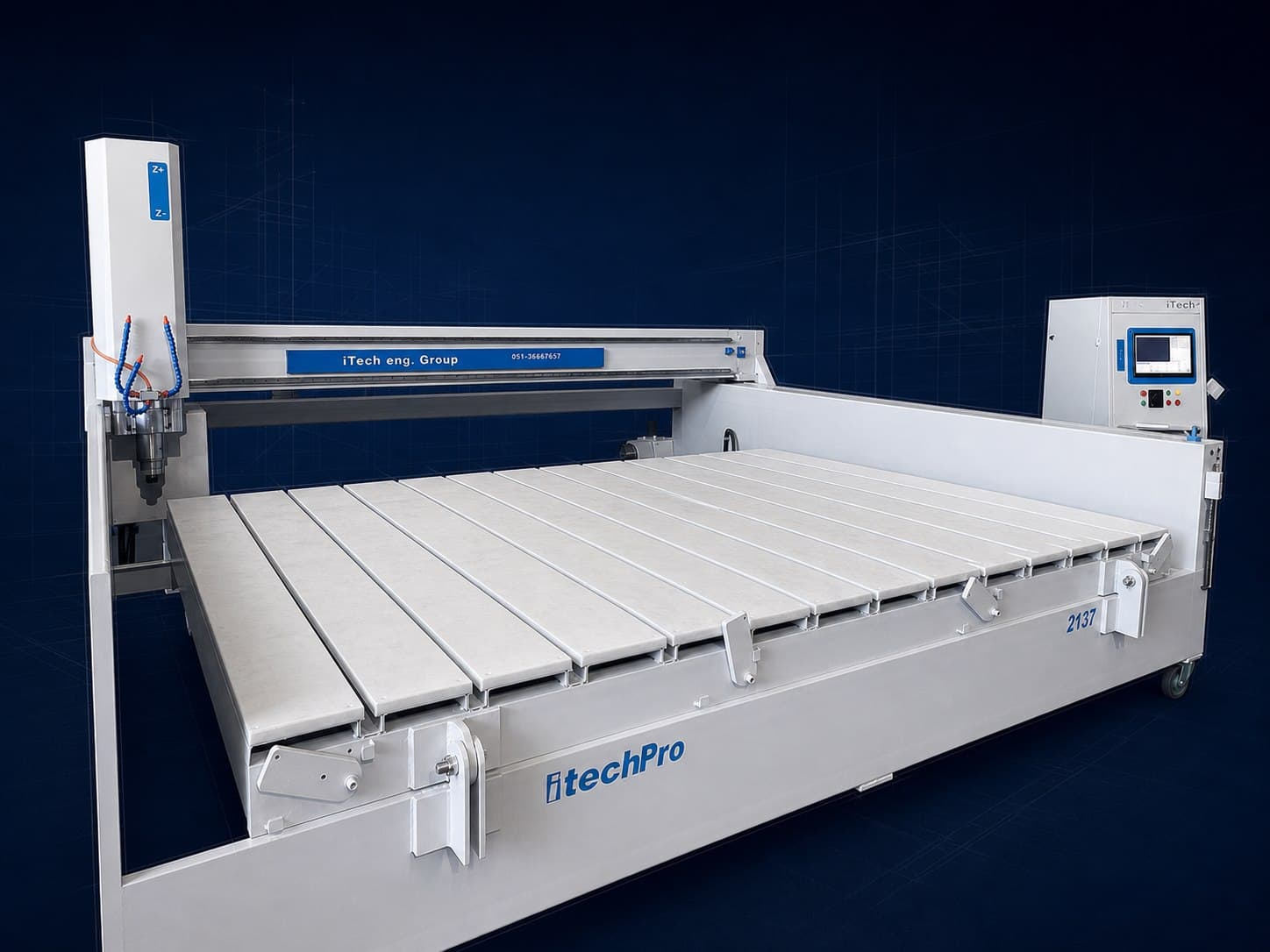

دستگاه CNC سنگ آیتک
راهکاری قدرتمند و دقیق برای برش و حکاکی سنگ، مجهز به میز اسلب هیدرولیک و قابل سفارش با دو هد و روتاری چهار محور.
معرفی دستگاه
CNC سنگ؛ یک پلتفرم کامل برای برش و حکاکی
این دستگاه برای ماشینکاری دقیق انواع سنگ و اسلب طراحی شده و با توجه به نیاز خط تولید، قابلیت تجهیز به میز اسلب هیدرولیک، دو هد مستقل و روتاری چهار محور را دارد. ساختار صنعتی دستگاه برای اجرای برش، حکاکی، نقشبرجسته و تولید قطعات سنگی تخت و دوار مناسب است.
پیکربندی نهایی دستگاه براساس کاربرد، ابعاد قطعه و ظرفیت تولید کارگاه انتخاب میشود.
حکاکی و نقشبرجسته سنگبرش و فرمدهی اسلبساخت ستون و قطعات استوانهایتولید قطعات دکوراتیو و نما
میز هیدرولیک
تسهیل جابهجایی و بارگیری قطعات سنگین و اسلبهای بزرگ.
قابل سفارش با دو هد
پیکربندی انعطافپذیر برای افزایش بهرهوری فرآیند تولید.

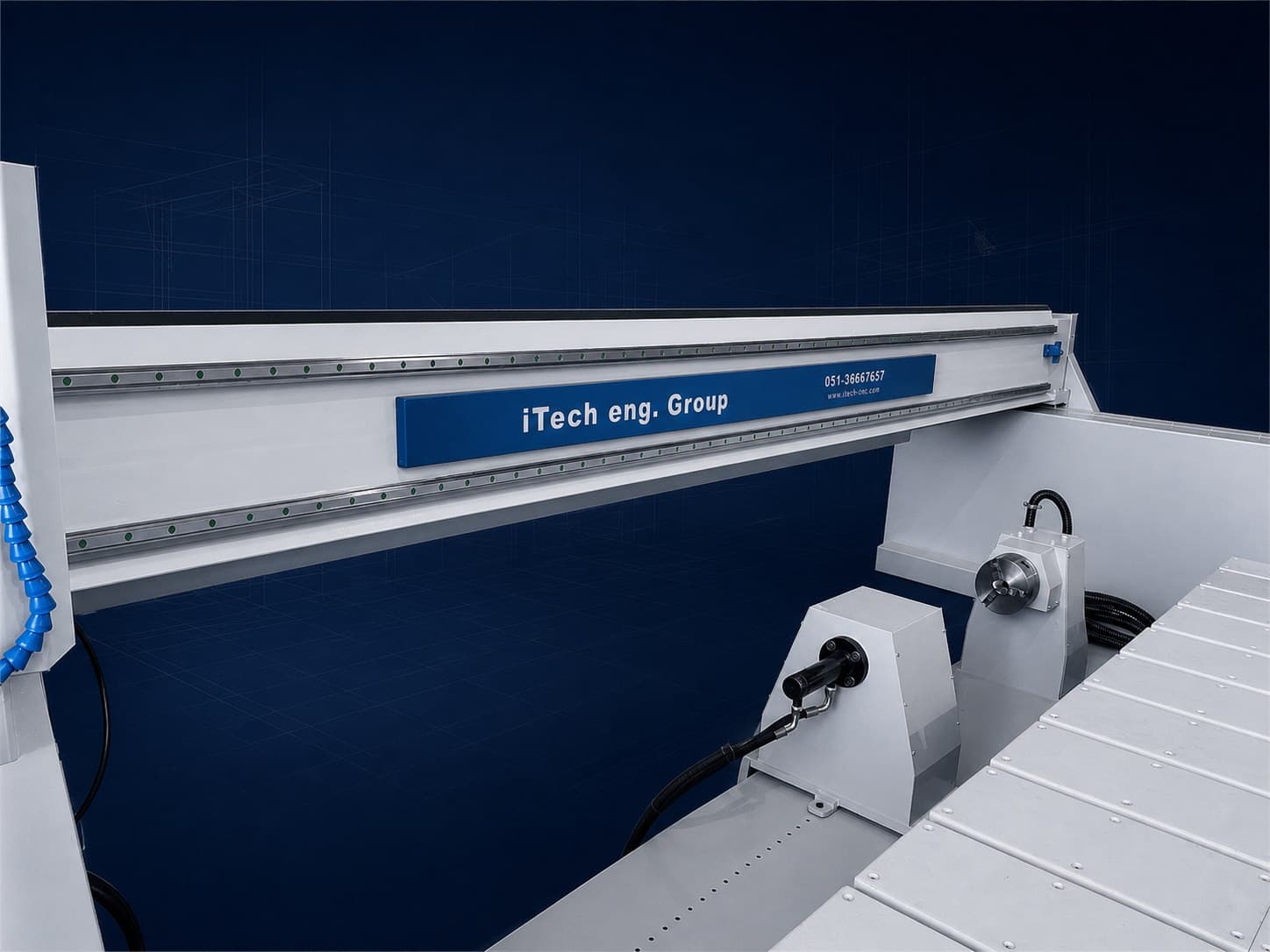

روتاری چهار محور
مناسب ساخت ستون، نرده سنگی و قطعات استوانهای و حجمی.
آپشنهای قابل سفارش
دستگاه را متناسب با نوع تولید خود پیکربندی کنید
هر آپشن میتواند براساس ابعاد قطعه، نوع عملیات و ظرفیت موردنیاز شما در طراحی نهایی دستگاه در نظر گرفته شود.
۰۱آپشن

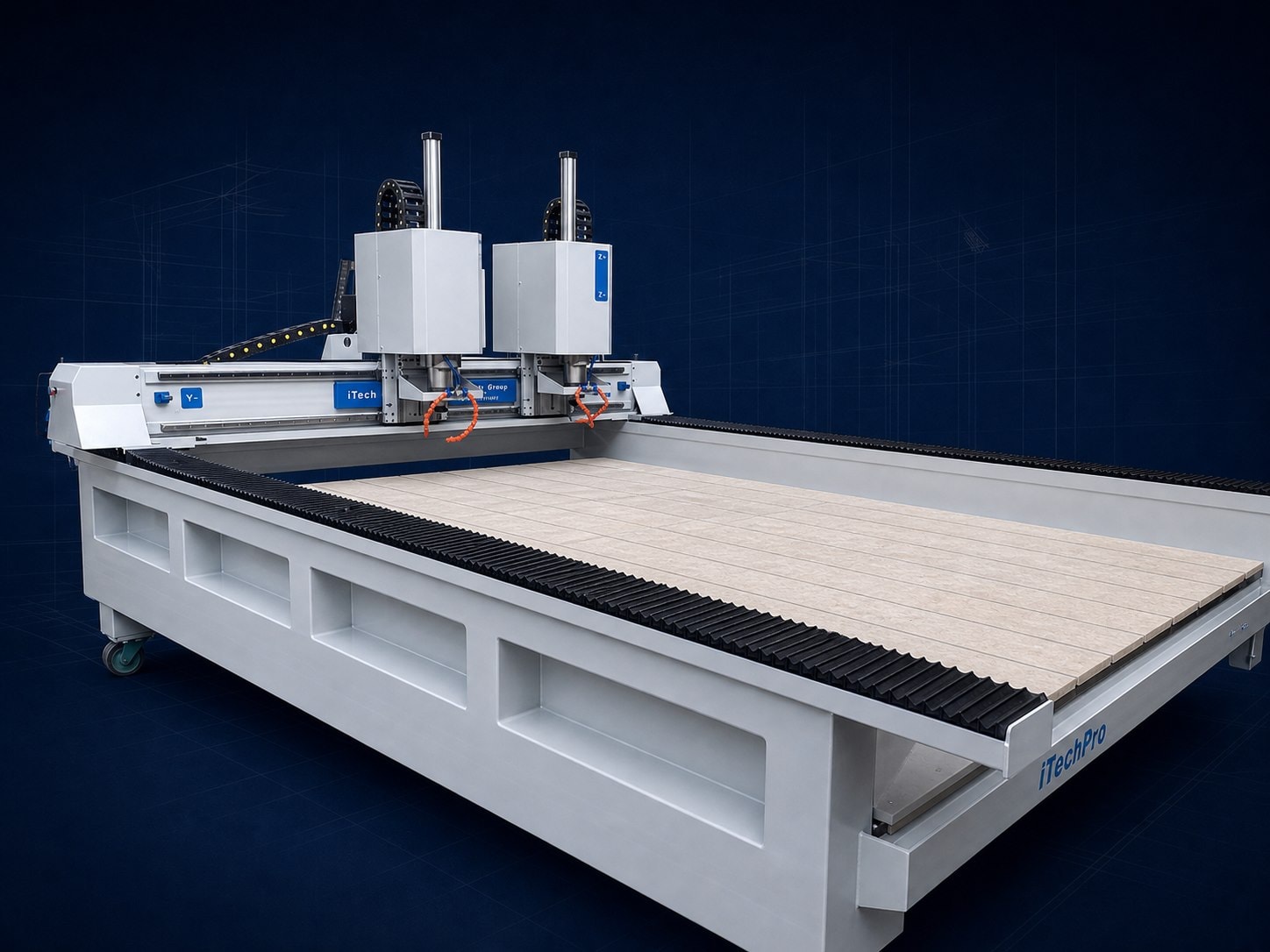

پیکربندی دو هد
ظرفیت بیشتر برای کارگاههای پرتولید
امکان تجهیز دستگاه به دو هد ماشینکاری برای اجرای فرآیندهای متناسب با ابزار و برنامه تولید؛ انتخابی مناسب برای افزایش بهرهوری و انعطاف خط کاری.
- استفاده از دو ابزار در یک پیکربندی
- کاهش توقف برای تعویض فرآیند
- مناسب تولید پیوسته
۰۲آپشن

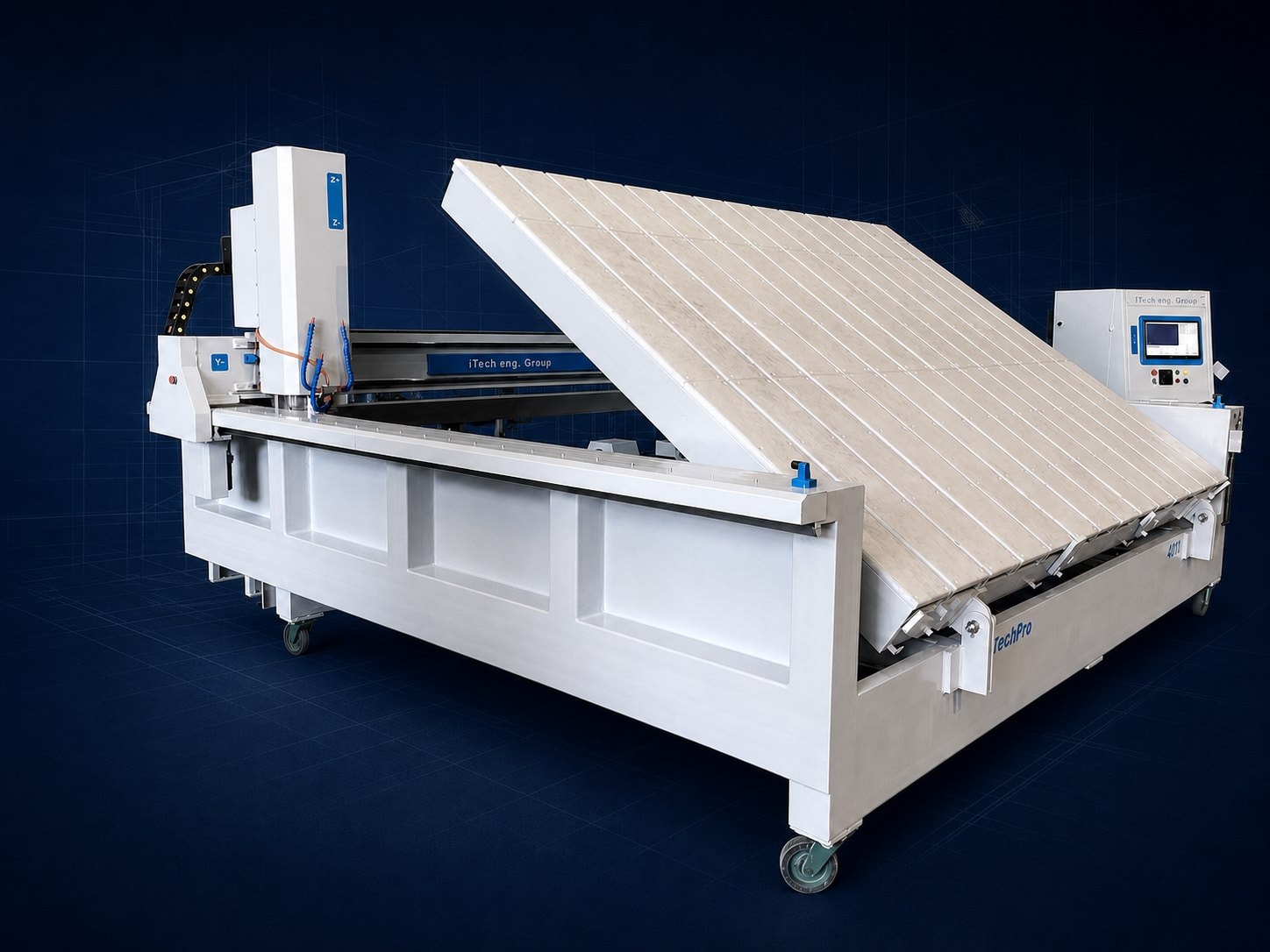

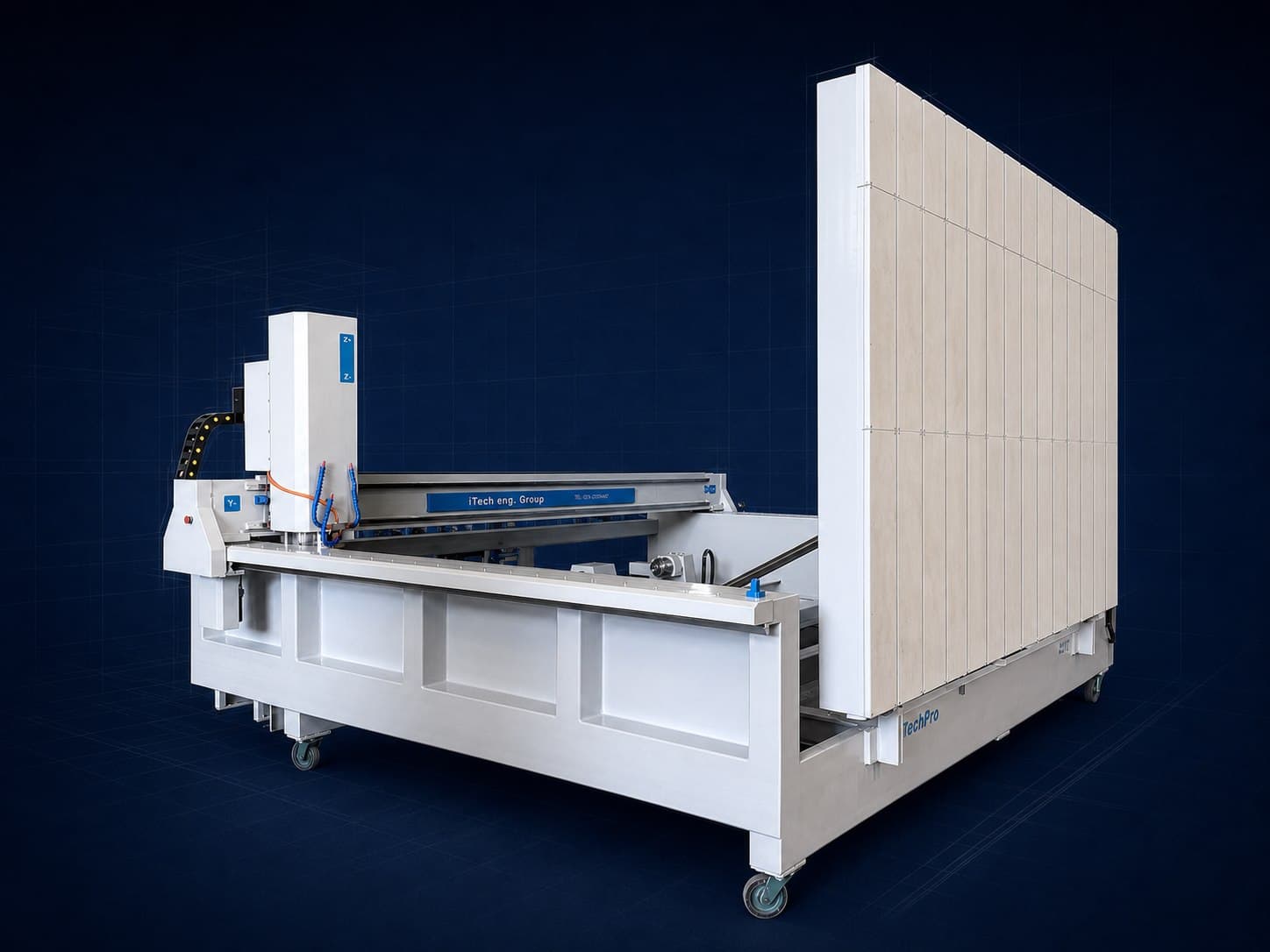

میز اسلب هیدرولیک
بارگیری آسانتر قطعات سنگین و بزرگ

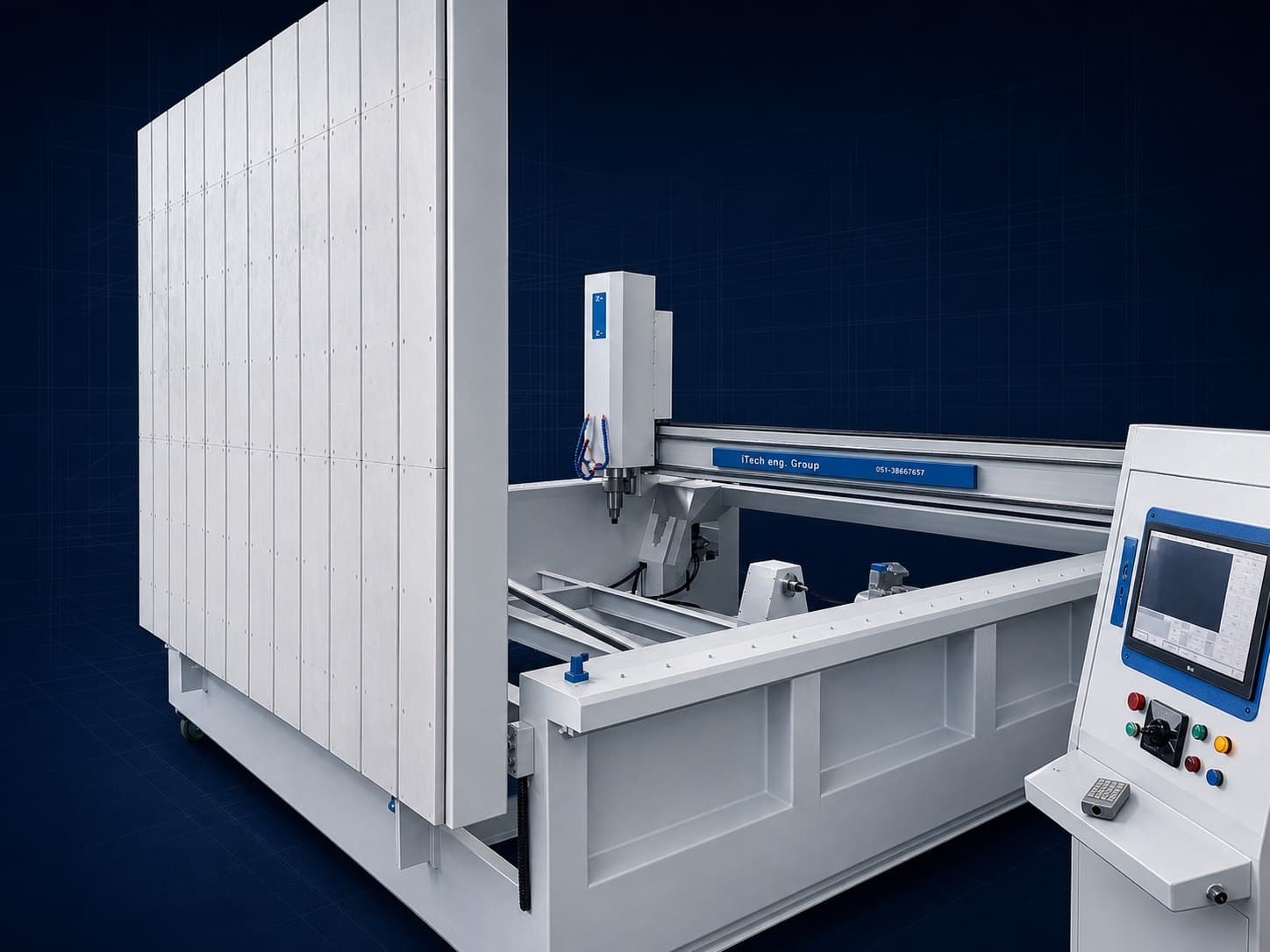

میز هیدرولیک، اسلب را از وضعیت عمودی برای بارگیری به سطح افقی ماشینکاری منتقل میکند و جابهجایی قطعات بزرگ را برای اپراتور سادهتر و کنترلپذیرتر میسازد.
- کمک به بارگیری اسلب
- کاهش جابهجایی دستی
- مناسب قطعات بزرگ و سنگین
۰۳آپشن

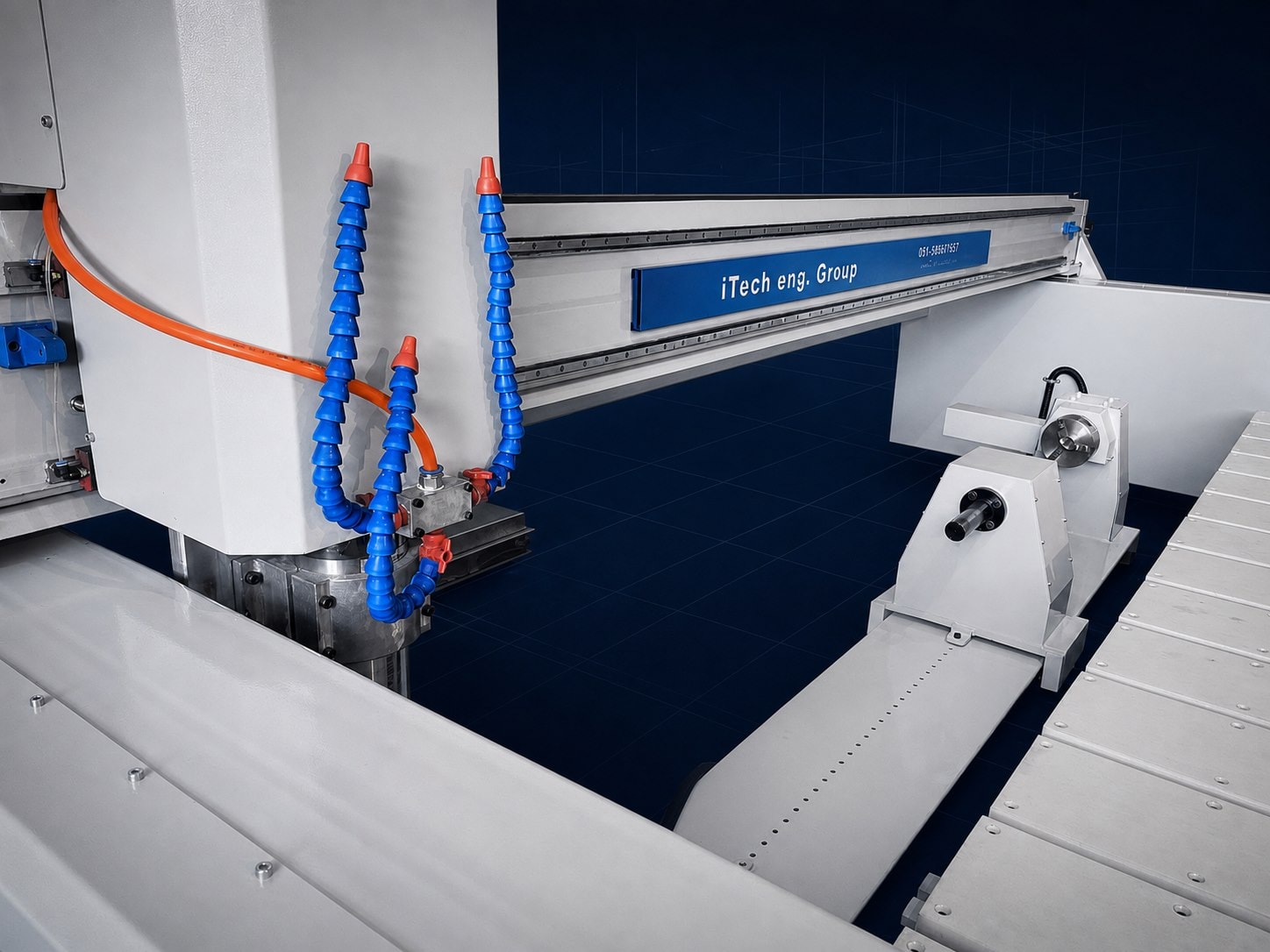

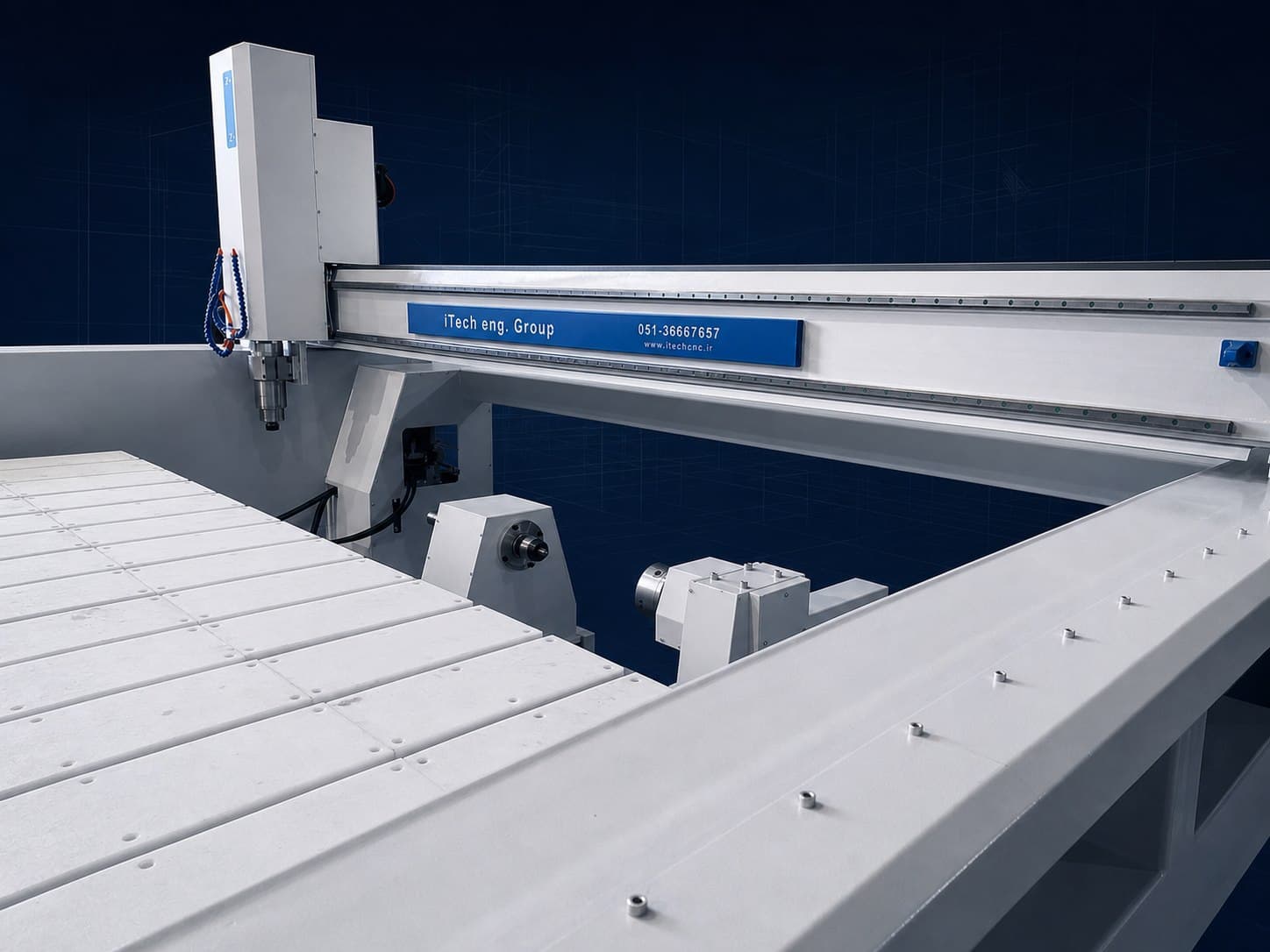

روتاری چهار محور
ماشینکاری کامل قطعات سنگی دوار
با افزودن محور روتاری، دستگاه برای حکاکی و فرمدهی قطعات استوانهای و حجمی مانند ستون، نرده سنگی و اجزای دکوراتیو آماده میشود.
- ماشینکاری پیرامونی قطعه
- مناسب ستون و قطعات استوانهای
- اجرای طرحهای حجمی پیچیده
قطعات و زیرسیستمهای منتخب
اجزایی که دقت، دوام و کاربری دستگاه را میسازند
انتخاب هر قطعه با توجه به شرایط ماشینکاری سنگ، کارکرد پیوسته و سهولت نگهداری انجام شده است. در این بخش، نقش و مزیت هر جزء در عملکرد دستگاه را میبینید.
قلب ماشینکاری
اسپیندل آبخنک HQD
اسپیندل ۷.۵ کیلووات با سرعت تا ۲۴٬۰۰۰ دور، برای حکاکی و فرزکاری سنگ انتخاب شده است. گردش آب به دفع پیوسته گرما در زمان کار کمک میکند.
- پایداری بهتر دما در کار طولانی
- کاهش اثر گرما بر کیفیت ماشینکاری
- توان مناسب برای برش و حکاکی سنگ
کنترل و نرمافزار
کنترلر Radonix Pro LAN و CAM-Pro
ترکیب کنترلر و نرمافزار رادونیکس، آمادهسازی و اجرای برنامههای ماشینکاری را در یک محیط یکپارچه و قابل پایش در اختیار اپراتور قرار میدهد.
- نمایش و بررسی مسیر حرکت ابزار
- پایش لحظهای وضعیت محورها
- کاربری روانتر در فرایندهای چندمحوره
نگهداری دستگاه
سیستم روغنکاری اتوماتیک
روغنکاری بخشهای حرکتی طبق زمانبندی انجام میشود تا نگهداری روزمره سادهتر و وابستگی به روغنکاری دستی کمتر شود.
- توزیع منظم روانکار
- کمک به حرکت نرم اجزای مکانیکی
- کاهش ریسک فراموششدن سرویس دورهای
حرکت دقیق محورها
سروو موتور Delta
سروو موتور دلتا برای ایجاد حرکت کنترلشده و پاسخگو در محورهای دستگاه به کار میرود و فرمان کنترلر را با دقت به حرکت مکانیکی تبدیل میکند.
- پاسخ سریع به فرمان حرکت
- تکرارپذیری بهتر موقعیت محورها
- حرکت پایدار هنگام تغییر بار
انتقال قدرت
گیربکس خورشیدی
گیربکس خورشیدی، نیروی سروو را با گشتاور و کنترل مناسب به محور منتقل میکند و به حرکت دقیقتر مجموعه مکانیکی کمک میکند.
- انتقال مؤثر گشتاور
- کمک به کنترل لقی حرکتی
- حرکت مطمئنتر زیر بار ماشینکاری
هدایت خطی
ریل و واگن خطی سایز ۲۵ و ۳۰
ریل و واگنهای طرح Hiwin برای هدایت روان و مستقیم محورهای دستگاه استفاده میشوند و استحکام لازم را در حرکت مجموعههای سنگین فراهم میکنند.
- حرکت خطی نرم و یکنواخت
- ظرفیت مناسب تحمل بار
- کمک به حفظ راستای دقیق محورها
مکانیزم حرکت
بالاسکرو Hiwin تایوان
بالاسکرو، چرخش موتور را با اصطکاک کم به حرکت خطی تبدیل میکند و برای دستیابی به جابهجایی دقیق و روان محور به کار میرود.
- حرکت خطی دقیق
- اصطکاک کمتر در انتقال حرکت
- کمک به موقعیتگیری تکرارپذیر
برق و حفاظت
تابلو برق مجزا و ایستاده
تجهیزات برق و کنترل در یک تابلو مستقل و منظم قرار میگیرند تا دسترسی برای بازدید و سرویس آسانتر و محیط داخلی تابلو کنترلپذیرتر باشد.
- تفکیک تجهیزات برق از فضای ماشینکاری
- دسترسی سادهتر برای سرویس
- چیدمان منظم اجزای کنترل و قدرت
رایانه صنعتی
کامپیوتر صنعتی بدون فن
ساختار بدون فن، مکش مستقیم گردوغبار سنگ به داخل سیستم را محدود میکند و برای محیط صنعتی آلوده انتخاب مطمئنتری است.
- کاهش ورود گردوغبار به رایانه
- حذف فن بهعنوان قطعه متحرک
- کارکرد کمصداتر و مناسب محیط کارگاه
تشخیص موقعیت
سنسورهای Autonics کره
سنسورهای مجاورتی برای تشخیص بدون تماس موقعیت و محدوده حرکت محورهای دستگاه استفاده میشوند و به اجرای مطمئن فرمانها کمک میکنند.
- تشخیص موقعیت بدون تماس مکانیکی
- کمک به هومینگ و کنترل محدوده حرکت
- عملکرد تکرارپذیر در محیط صنعتی
کاتالوگ رسمی محصول

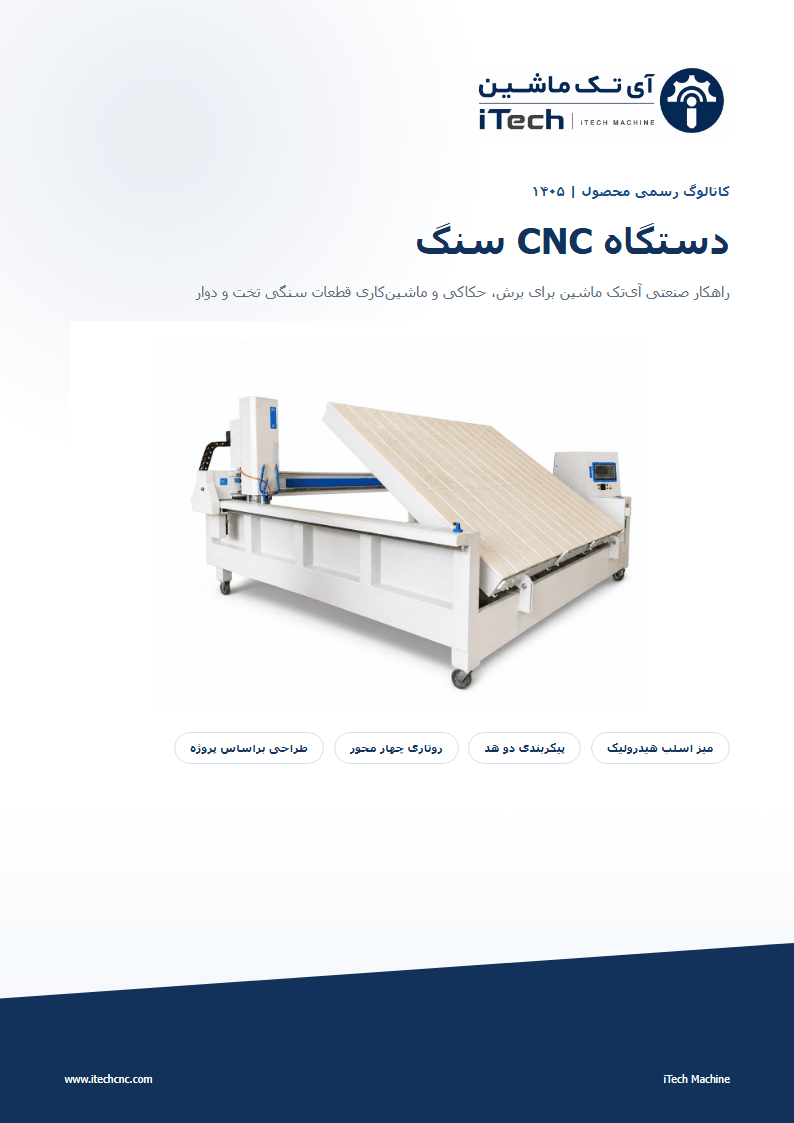

کاتالوگ دستگاه CNC سنگ
فایل فارسی ۸ صفحهای A4 شامل معرفی دستگاه، آپشنها، قطعات اصلی، مشخصات قابل سفارش و اطلاعات تماس آیتک ماشین.
دریافت فایل برای اعضای تأییدشده فعال است.
مشاوره و استعلام قیمت
پیکربندی مناسب کارگاه شما کدام است؟
نوع سنگ، ابعاد قطعه و آپشن موردنظر را در پیام بنویسید تا کارشناسان فنی برای انتخاب ترکیب مناسب با شما تماس بگیرند.
