۱.۵ یا ۳ کیلووات
انتخاب توان براساس جنس، ضخامت، گاز کمکی و سرعت تولید.
برش صنعتی ورقهای فلزی

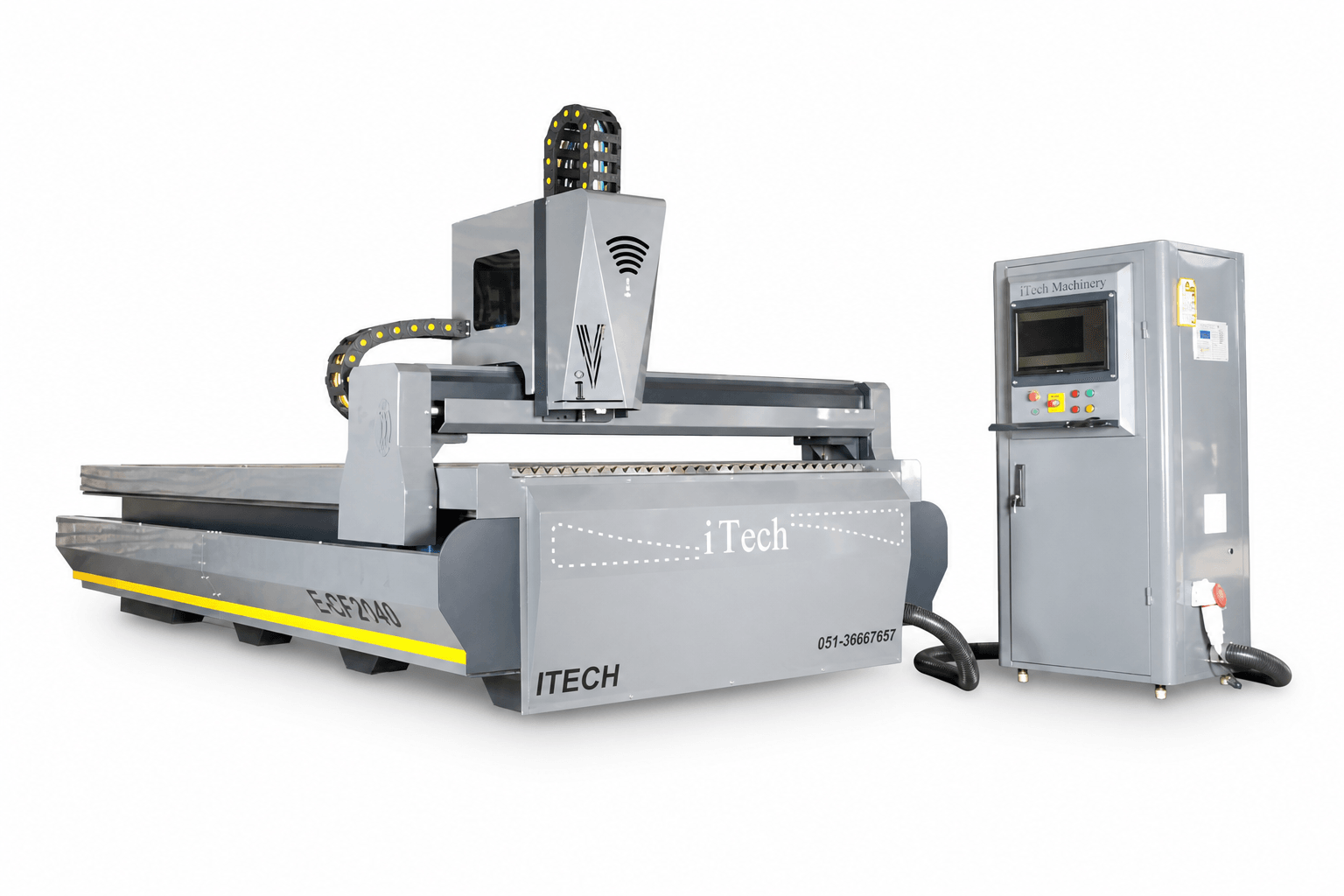

فایبر لیزر برش فلزات
معرفی دستگاه
توان و ابعاد کاری قابل انتخاب برای خطوط مختلف تولید
فایبر لیزر آیتک برای برش ورقهای فلزی در دو توان ۱.۵ و ۳ کیلووات عرضه میشود. هر توان را میتوان با محدوده کاری ۱۵۰۰×۳۰۰۰ یا ۲۰۰۰×۶۰۰۰ میلیمتر سفارش داد تا ابعاد میز و ظرفیت سورس با نیاز واقعی تولید هماهنگ باشد.
سورس Raycus، هد اتوفوکوس RayTools، کنترلر صنعتی، چیلر S&A، پمپ روغن برقی و ریل و واگنهای سایز ۳۰ و ۳۵ اجزای اصلی این پلتفرم هستند.
✓ فولاد کربنی✓ استنلس استیل✓ ورقهای صنعتی✓ قطعات و پنلهای فلزی
۱.۵×۳ یا ۲×۶ متر
هر دو توان در هر دو محدوده کاری قابل سفارش هستند.
حدود ۴ تن
جرم بالای سازه برای پایداری بستر هنگام حرکت محورها.
حدود ۶ تن
سازه متناسب با دهانه بلند و ابعاد ورق صنعتی.

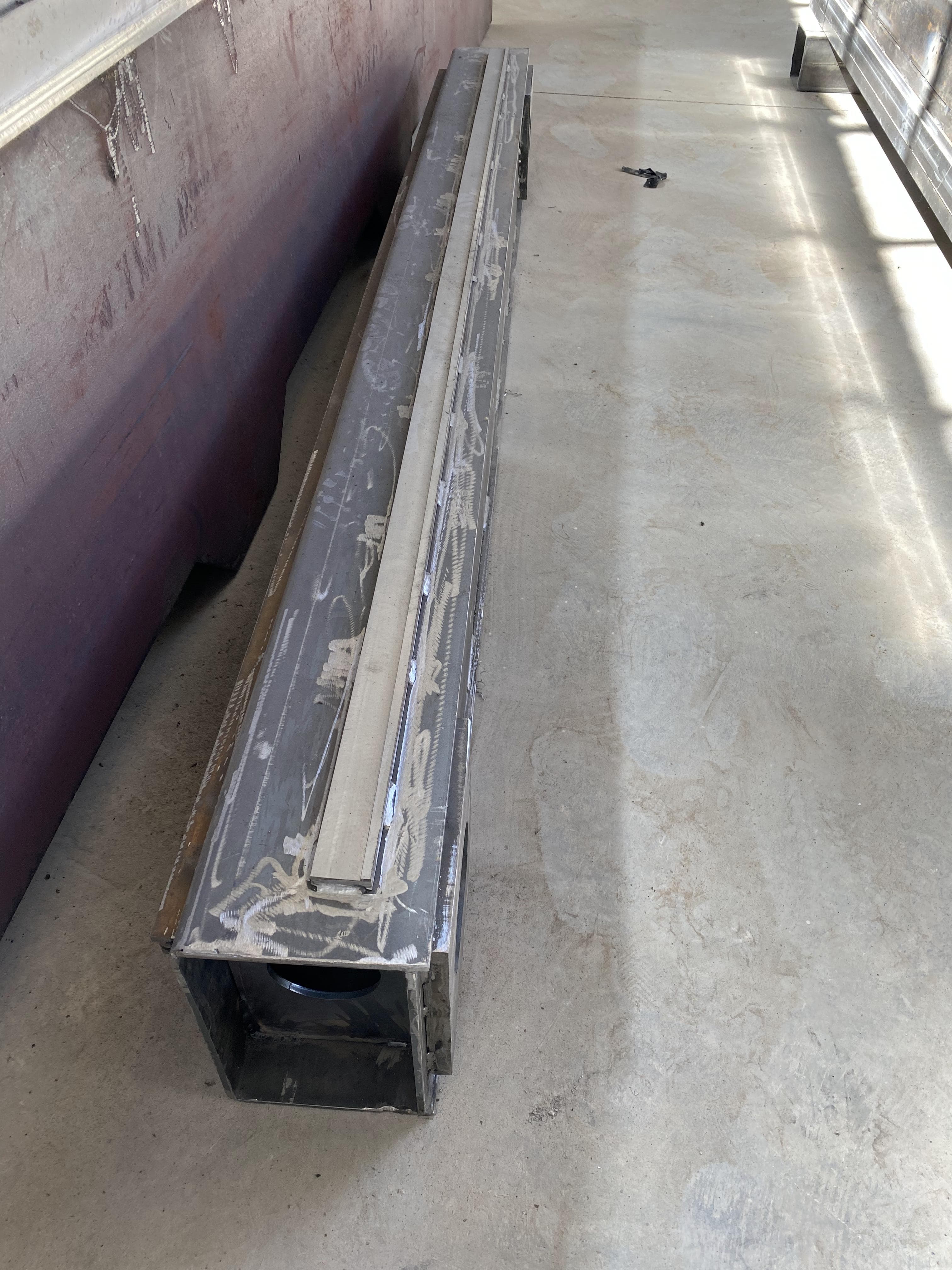

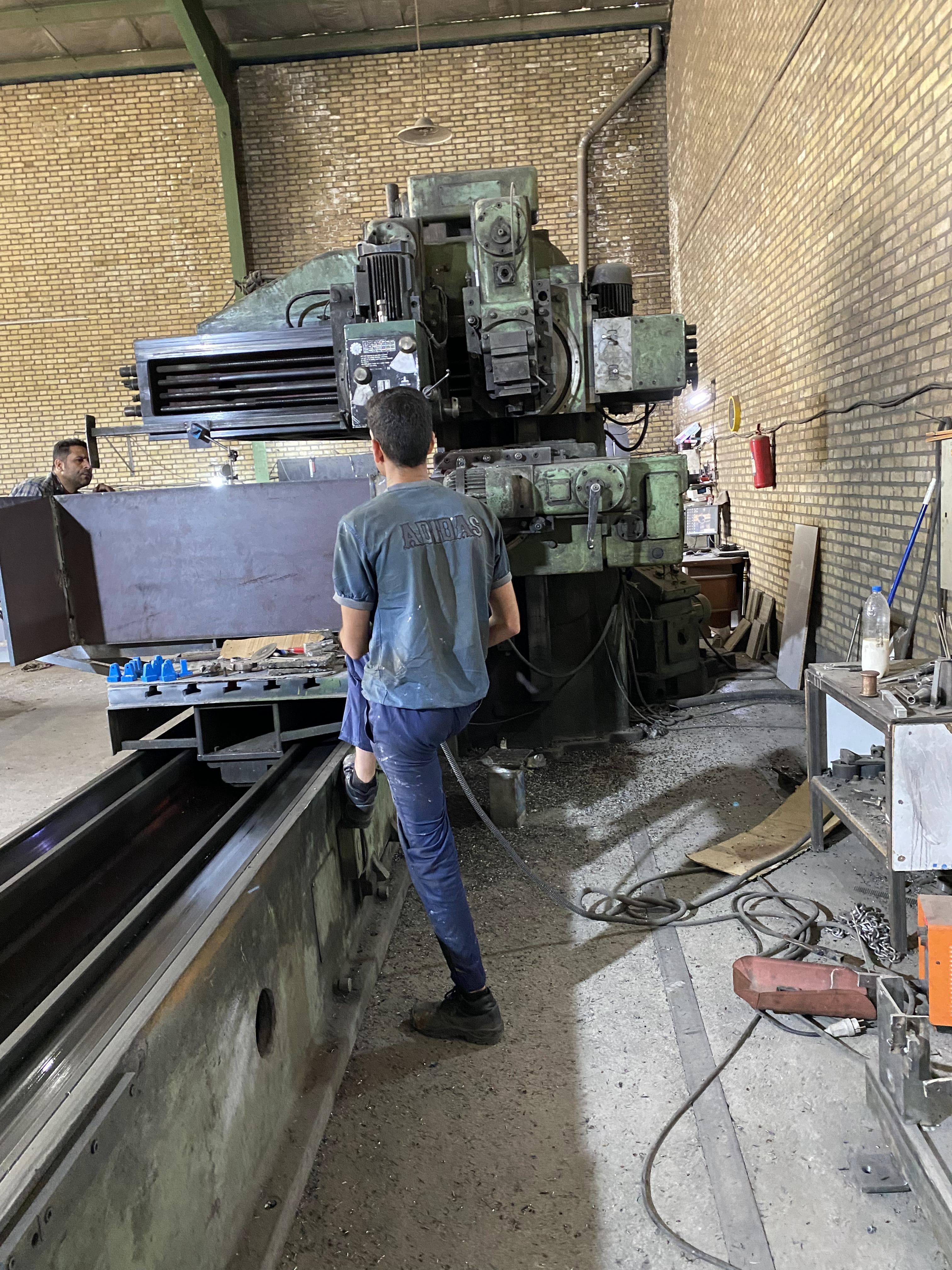

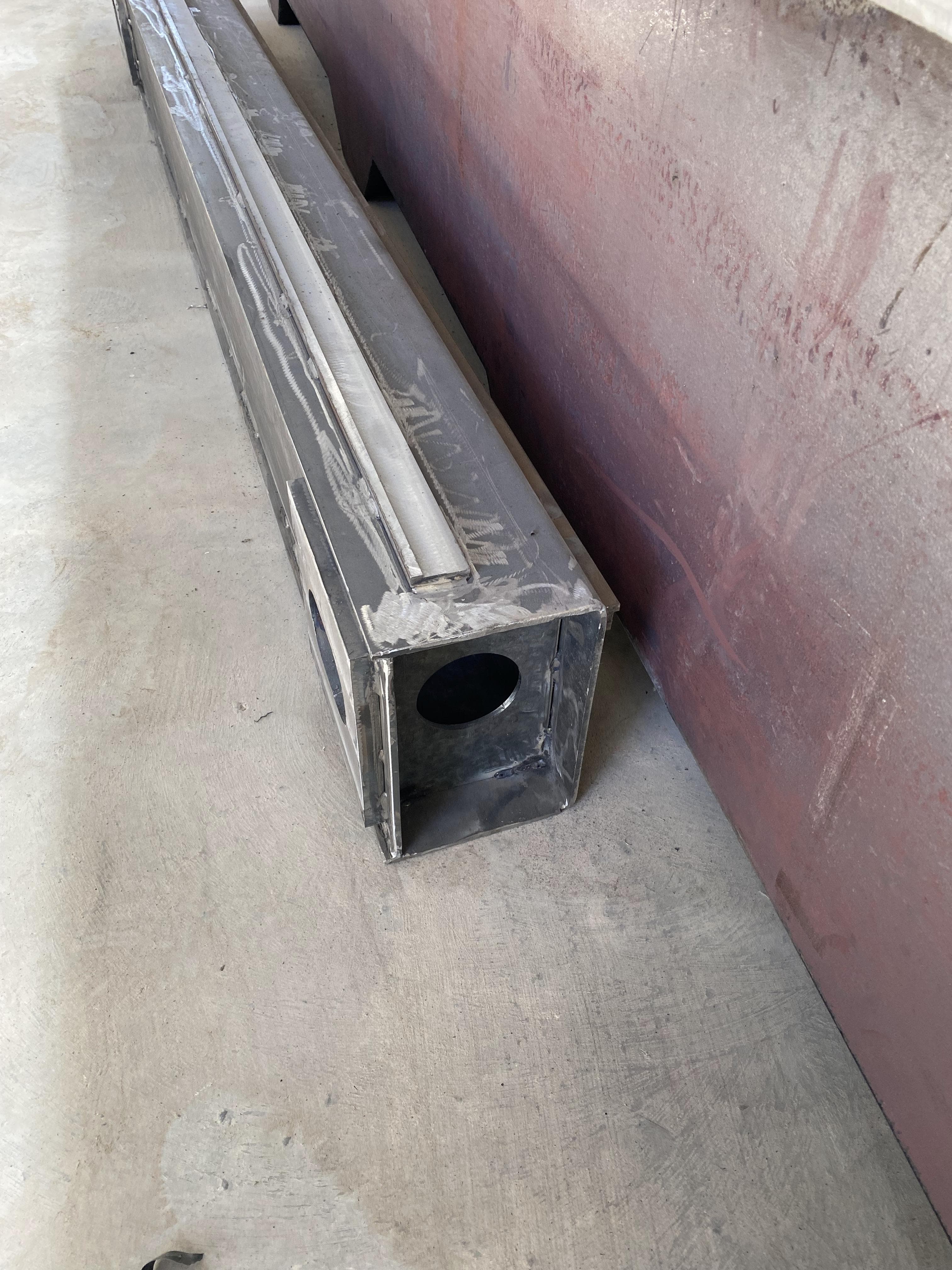

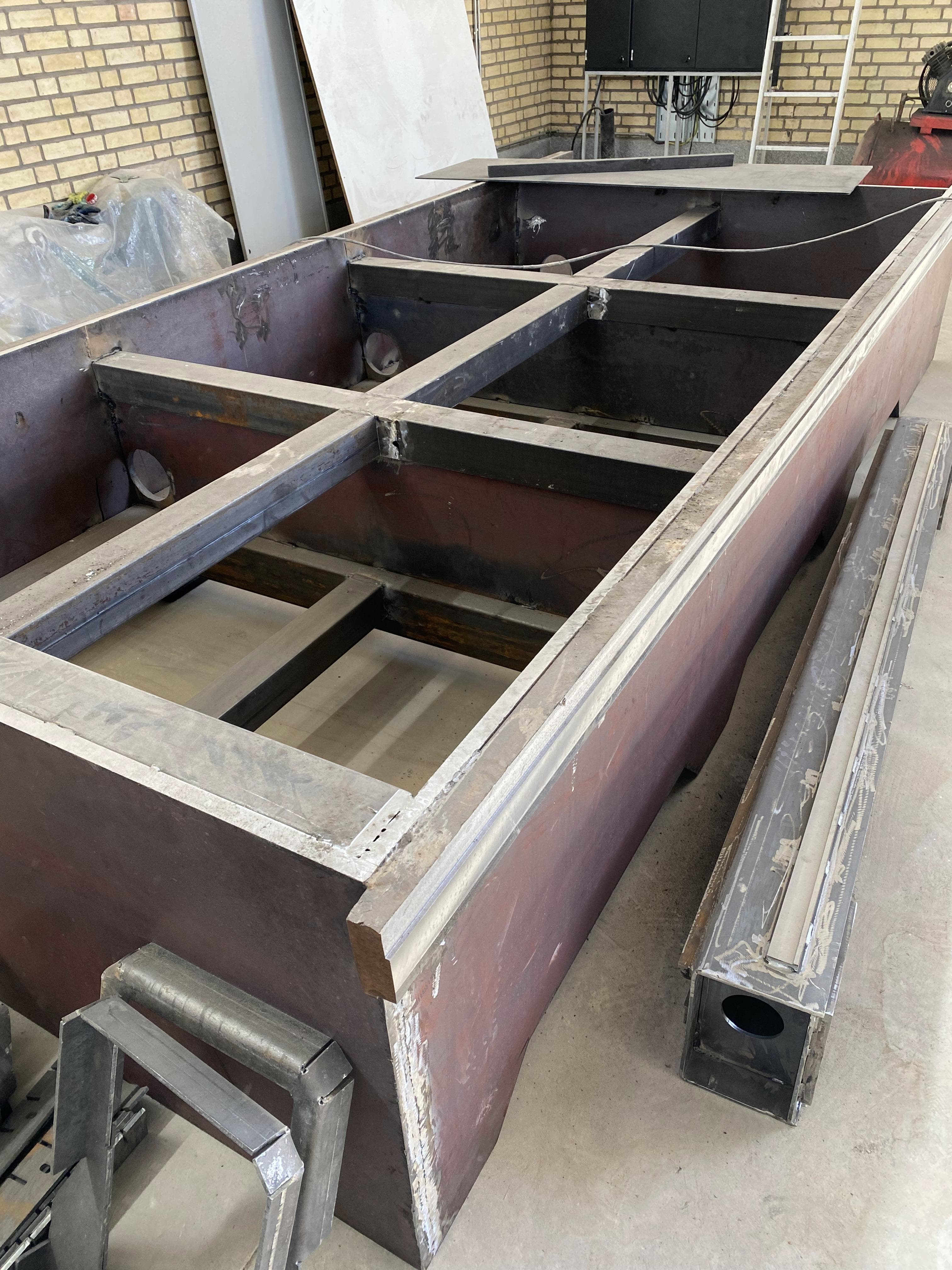

مهندسی سازه
شاسی ورق سنگین؛ متفاوت از شاسی قوطی سبک
در این دستگاه، صفحات ورق سنگین و تقویتکنندهها یک بستر صنعتی پرجرم ایجاد میکنند. جرم تقریبی ۴ تن در مدل ۱.۵×۳ و ۶ تن در مدل ۲×۶ به پایداری سازه هنگام شتابگیری و توقف محور کمک میکند. شاسی قوطی سبک از نظر جرم، اتصالها، سطح مقطع مؤثر و رفتار ارتعاشی با این ساختار یکسان نیست.
جرم و پایداری
جرم بالاتر سازه به آرامتر شدن پاسخ بستر در برابر ارتعاش کمک میکند.
دهانه بلند
ساختار متناسب با حفظ پایداری در محدوده کاری ۶×۲ متر.
بستر حرکت
سطح سازهای مناسب برای نصب ریلهای صنعتی سایز ۳۰ و ۳۵.
قطعات و زیرسیستمهای منتخب
اجزایی که برش، حرکت و کاربری دستگاه را میسازند
زنجیره تولید پرتو، هد برش، کنترل، خنککاری و حرکت خطی براساس توان سورس و ابعاد کاری دستگاه پیکربندی میشود.
تولید پرتو

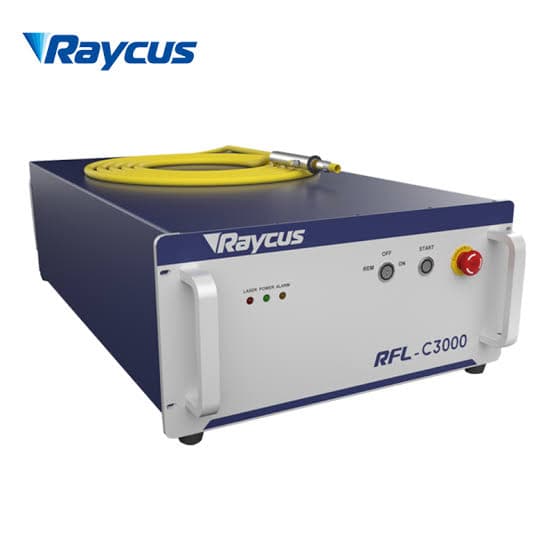

سورس فایبر Raycus
سورس لیزر پیوسته در توان متناسب با سفارش برای برش ورقهای فلزی.
- توان ۱.۵ یا ۳ کیلووات
- انتخاب متناسب با فرآیند
- خنککاری با چیلر
هد برش
هد اتوفوکوس RayTools BM111
هد برش اتوفوکوس با طراحی ماژولار و مدار خنککاری دوگانه.
- توان نامی ۳.۳ کیلووات
- سه شیشه محافظ
- طراحی مقاوم در برابر گردوغبار
کنترل CNC

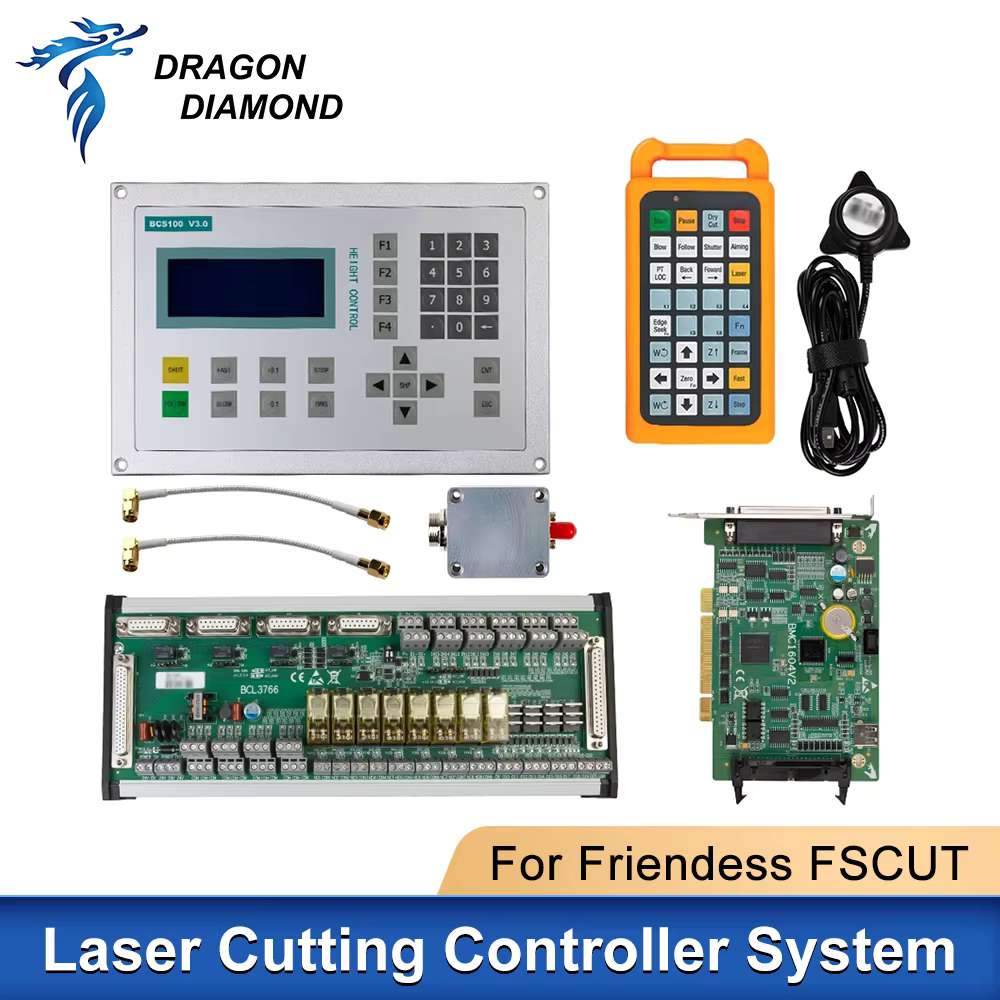

کنترلر صنعتی برش
کنترل مسیر، پارامترهای برش و رابط اپراتوری در یک مجموعه صنعتی.
- اجرای فایل برش
- تنظیم پارامتر فرآیند
- کنترل مستقیم محور و هد
کنترل دما

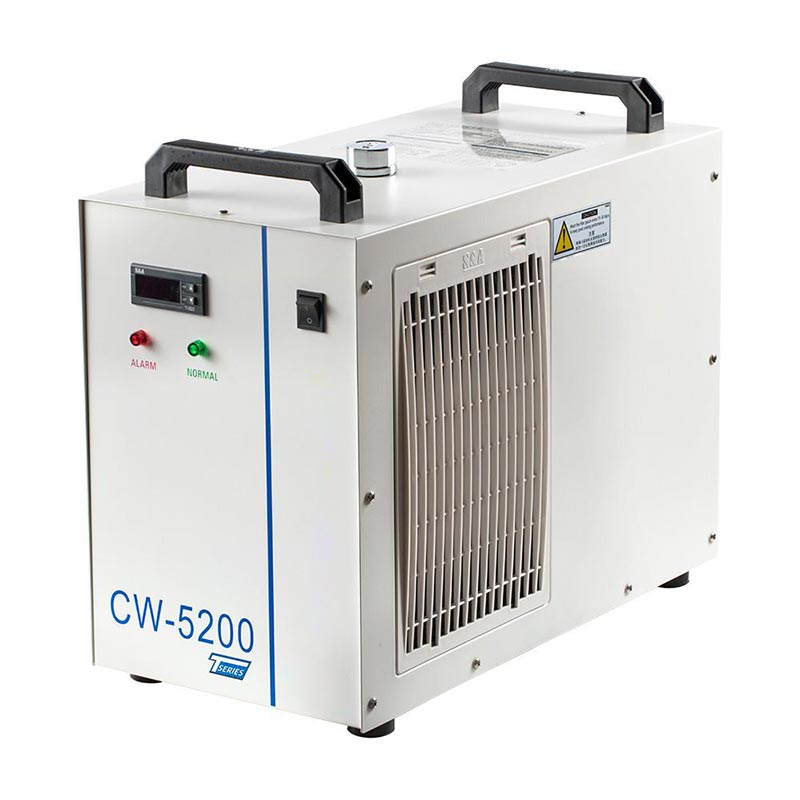

چیلر صنعتی S&A
مدیریت دمای سورس و هد متناسب با توان انتخابی دستگاه.
- مدار خنککاری صنعتی
- پایداری بهتر دما
- متناسب با توان سورس
حرکت خطی
ریل و واگن سایز ۳۰ و ۳۵
هدایت خطی صنعتی متناسب با جرم محور و دهانه کاری دستگاه.
- حرکت مستقیم و روان
- ظرفیت بار متناسب
- مناسب دهانه بلند
نگهداری
پمپ روغنکاری برقی
روانکاری منظم اجزای حرکتی و سادهتر شدن سرویس دورهای.
- توزیع منظم روانکار
- کاهش وابستگی به سرویس دستی
- نگهداری سادهتر
1 / 5
کاتالوگ رسمی محصول
کاتالوگ فایبر لیزر برش فلزات
فایل فارسی ۸ صفحهای A4 شامل معرفی دستگاه، مدلهای قابل سفارش، سازه ورق سنگین، قطعات منتخب، مشخصات فنی و اطلاعات تماس آیتک ماشین.
دریافت فایل برای اعضای تأییدشده فعال است.
مشاوره و استعلام قیمت
کدام توان و ابعاد برای تولید شما مناسب است؟
جنس و ضخامت ورق، ابعاد شیت، تیراژ و کیفیت لبه مورد انتظار را بنویسید تا پیکربندی مناسب بررسی شود.
